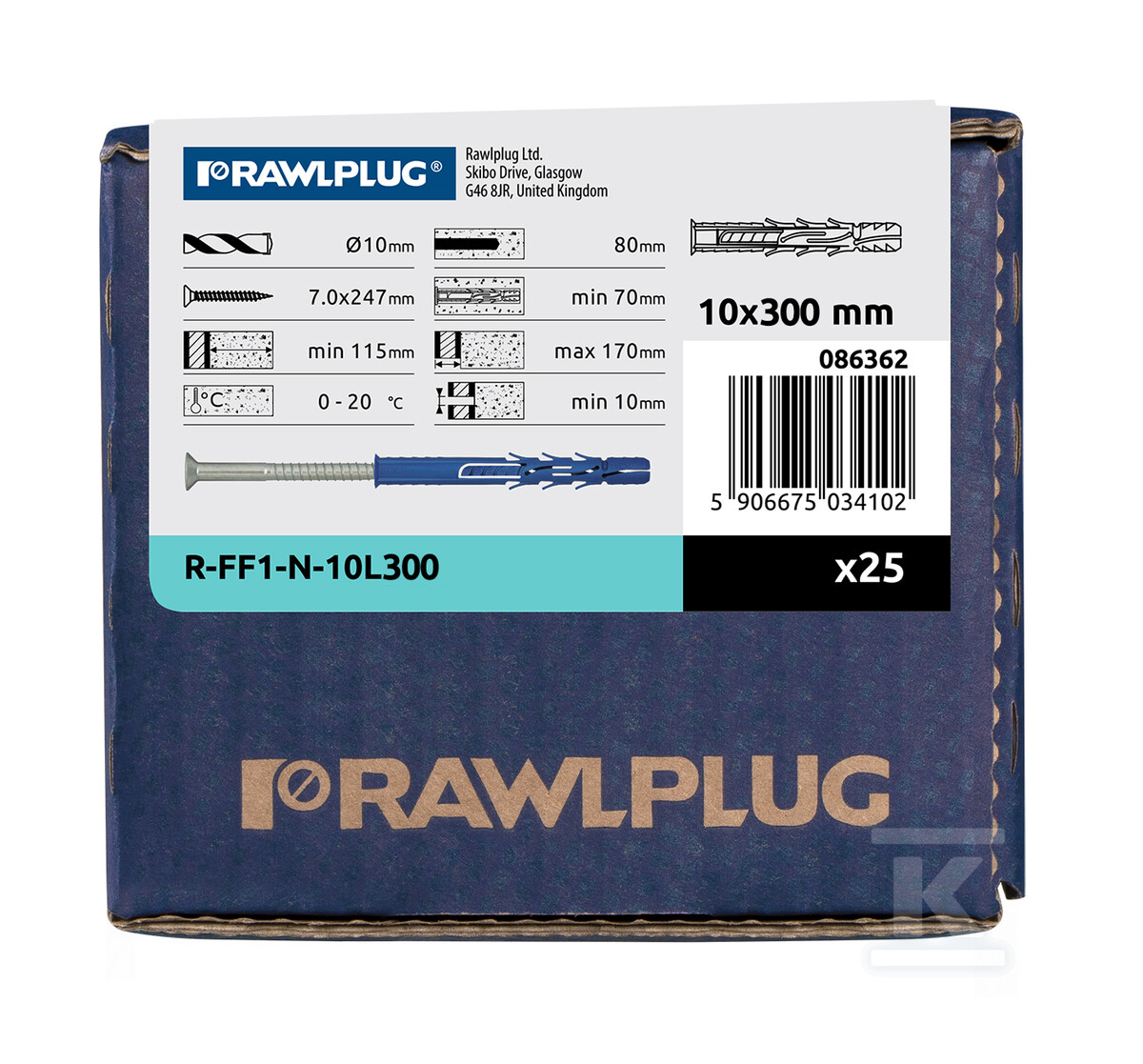

Поліамідний рамний дюбель 10x300 mm з лійкою, гвинт з гальванічним цинкуванням, FF1 /10шт/ R-FF1-N-10L300

Універсальне кріплення для широкого спектру основ

Рамний дюбель R-FF1-N-10L300 — це універсальне кріплення, призначене для легких та середніх навантажень. Спеціальна геометрія гільзи, виготовленої з поліаміду, та сталевого гвинта дозволяє здійснювати монтаж у бетоні класу щонайменше C12/15, а також у різних типах керамічної чи силікатної цегли.

Конструкція, заснована на багатоосьовому розширенні, забезпечує стабільність кріпленого елемента незалежно від напрямку прикладеної сили. Внутрішня геометрія гільзи адаптована до профілю конічної головки гвинта.

Широкий спектр будівельних застосувань

Продукт ефективно працює при монтажі дверних та віконних рам, де необхідна естетична поверхня без виступаючих елементів. У промисловому секторі він застосовується при встановленні гаражних дверей та промислових воріт, де динамічні навантаження є особливо складними.

У фасадних системах він дозволяє безпечно кріпити металеві та дерев'яні елементи до мурованої або бетонної основи. В оформленні інтер'єрів він дозволяє надійно закріплювати настінні шафи, полиці та поручні.

Спеціалізовані застосування також включають монтаж супутникових антен та прокладання електричних мереж шляхом кріплення кабель-каналів. Завдяки універсальній конструкції дюбель справляється як з легкими декоративними елементами, так і з важчими конструкційними компонентами.

Передові технічні параметри

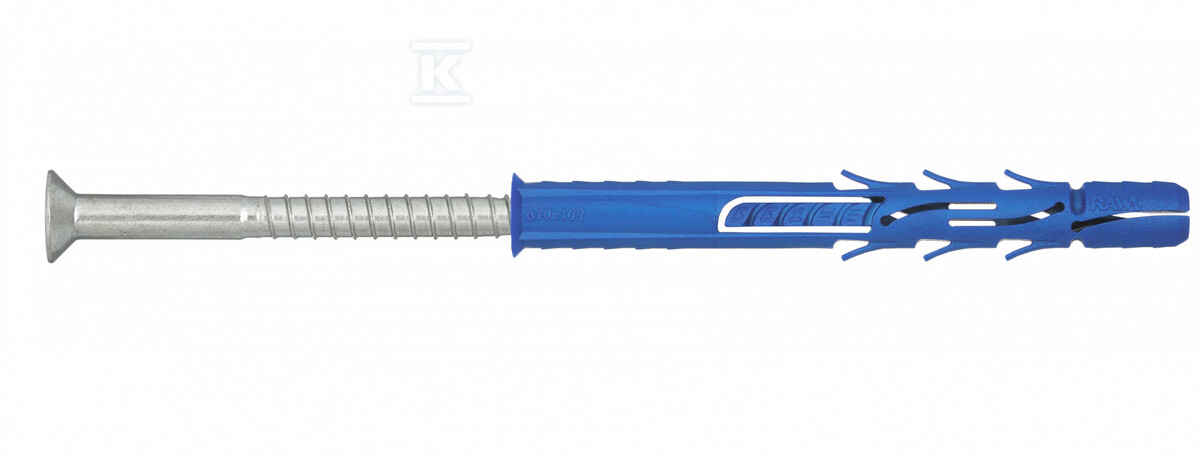

Гільза діаметром 10 mm та довжиною 300 mm виготовлена зі спеціального поліаміду за формулою, розробленою відповідно до найвищих європейських стандартів. Матеріал забезпечує механічні параметри, що відповідають вимогам норми ETAG 020, яка охоплює всі категорії основ: від твердого бетону (група A) до легкого газобетону (група D).

Сталевий гвинт діаметром 7 mm та довжиною 307 mm має покриття гальванічного цинкування, яке захищає від корозії навіть в умовах підвищеної вологості. Конічна головка дозволяє повністю заглибити гвинт у кріпленому елементі, що забезпечує естетичний вигляд поверхні.

Система TORX T40 гарантує оптимальне передавання крутного моменту без ризику пошкодження монтажного гнізда. Максимальний момент затягування становить 16 Nm для звичайних бетонів.

Точний монтаж та параметри несучості

Процес інсталяції починається з свердління отвору діаметром 10 mm на глибину щонайменше 60 mm. Гільза вставляється через отвір у кріпленому елементі, після чого підбивається молотком до досягнення необхідної глибини анкерування, що становить щонайменше 50 mm.

Ефективна глибина анкерування 70 mm при товщині кріпленого елемента до 230 mm забезпечує оптимальну характеристичну несучість на рівні:

• Виривання: 8,5 kN для бетону C16/20
• Зріз: 5,4 kN для звичайних бетонів

Мінімальна товщина основи має становити щонайменше 100 mm, при дотриманні відстані від краю не менше 80 mm та відстані між точками кріплення не менше 133 mm.

Європейська сертифікація та гарантія якості

Продукт має повну технічну документацію, підтверджену сертифікатами:

• ETA-12/0398 - Європейське технічне оцінювання
• UKTA-22/6344 - Національне технічне оцінювання Великобританії

Проєктна документація містить детальні таблиці навантажень, характерних для різних класів бетонів та мурованих матеріалів. Часткові коефіцієнти безпеки γMc = 1,8 забезпечують надійність конструкції.

Унітарна упаковка містить 10 штук дюбелів загальною вагою брутто близько 1 кг. Кожен виріб має індивідуальний код EAN, що дозволяє повну ідентифікацію продукту в логістичних системах.
