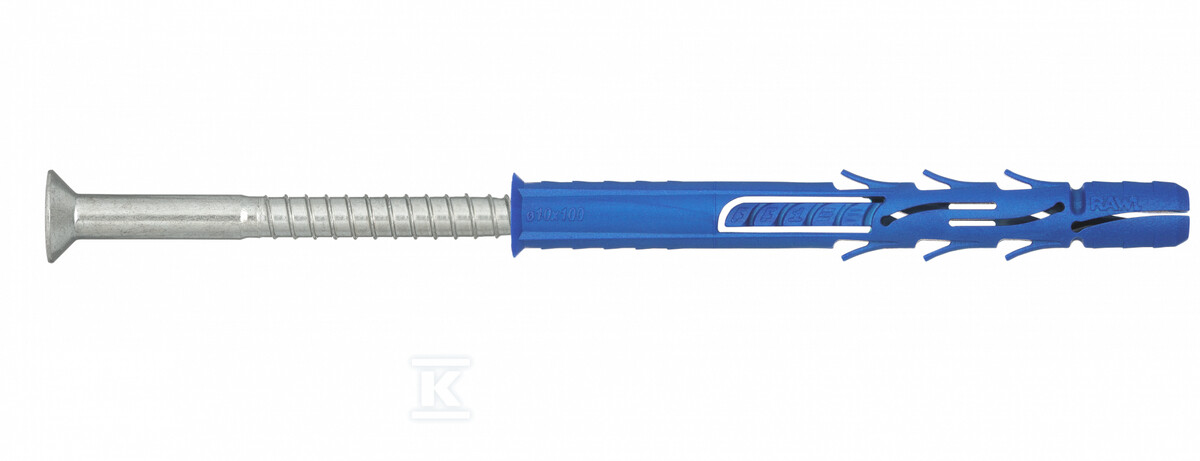

Поліамідний рамний дюбель 10x100 mm з воронкою, гвинт з гальванічним цинкуванням, FF1 /25шт/ R-FF1-N-10L100

Універсальне рішення для кріплення рам та конструкцій

Поліамідний рамочний дюбель R-FF1-N-10L100 — це професійне кріплення, призначене для широкого спектру будівельних застосувань. Спеціальна геометрія гільзи, виготовленої з високоякісного поліаміду, та сталевий гвинт із гальванічним цинкуванням забезпечують надійне кріплення в бетоні та різних типах цегли. Версія з конічною головкою дозволяє естетично врівняти кріплення з поверхнею елемента.

Конструкція та високоякісні матеріали

Гільза дюбеля виготовлена зі спеціальної формули поліаміду (нейлону), що дозволяє досягти найвищих параметрів кріплення у всіх категоріях основ згідно з ETAG 020. Внутрішня геометрія гільзи була точно спроектована так, щоб ідеально підходити до головки конічного гвинта. Конструкція дюбеля забезпечує багатоосьове розширення, що забезпечує виняткову стабільність та несучість кріплення.

Гвинт виготовлений із вуглецевої сталі, що пройшла процес гальванічного цинкування, що гарантує ефективний захист від корозії. Монтажний шліц типу TORX T40 дозволяє здійснювати точний монтаж із повним контролем моменту затягування. Дюбель має діаметр 9,8 mm та довжину 100 mm, тоді як гвинт має діаметр 7 mm та довжину 107 mm.

Широкий спектр застосувань

Рамочний дюбель FF1 ідеально підходить для кріплення дверних та віконних рам, де необхідне естетичне оздоблення поверхні. Його успішно використовують для встановлення гаражних дверей та промислових воріт, де навантаження є більшими. У фасадних системах він забезпечує надійне кріплення металевих та дерев'яних елементів до основи.

У побутовому використанні він чудово підходить для монтажу настінних шаф, полиць та поручнів. В інженерних інсталяціях він застосовується для кріплення супутникових антен та кабельних лотків. Універсальність цього рішення дозволяє використовувати його як професійним монтажникам, так і майстрам-любителям.

Сумісність з різними основами

Продукт рекомендований для широкого спектру будівельних матеріалів. У категорії A (бетон) він підходить для тріснутого та нетріснутого бетону класу ≥ C12/15. Категорія B включає повнотілу керамічну та силікатну цеглу. У категорії C знаходиться порожниста керамічна та силікатна цегла.

Категорія D — це порожнисті блоки з легкого бетону та газобетон.

Робочі параметри, монтаж та сертифікати

Дюбель забезпечує ефективну глибину анкерування 50 mm при діаметрі 10 mm. Максимальна товщина елемента, що кріпиться, може становити до 50 mm. Мінімальна відстань від краю основи становить 80 mm, а мінімальний крок між дюбелями — 95 mm. Ці параметри гарантують правильну роботу анкера без ризику пошкодження основи.

Процес монтажу простий: необхідно просвердлити отвір діаметром 10 mm на глибину мінімум 60 mm, потім вставити дюбель через отвір у елементі, що кріпиться, забити молотком на необхідну глибину, позначену маркуванням на гільзі, після чого затягнути гвинт TORX T40 до повного посадження конічної головки врівень із поверхнею.

Характерна несучість для вириваючих навантажень становить відповідно для різних типів руйнування: сталь мінімум 7,3 kN, бетон мінімум 2,0 kN. Для зрізаючих навантажень характерна несучість без ексцентриситету становить мінімум 5,4 kN. Частковий коефіцієнт безпеки γMc становить 1,8.

Європейські сертифікати ETA-12/0398 та британські UKTA-22/6344 підтверджують відповідність усім вимогам безпеки для будівельних застосувань. Виробник надає гарантію на ремонт або заміну обладнання протягом 24 місяців з дати покупки за умови правильного використання продукту.
