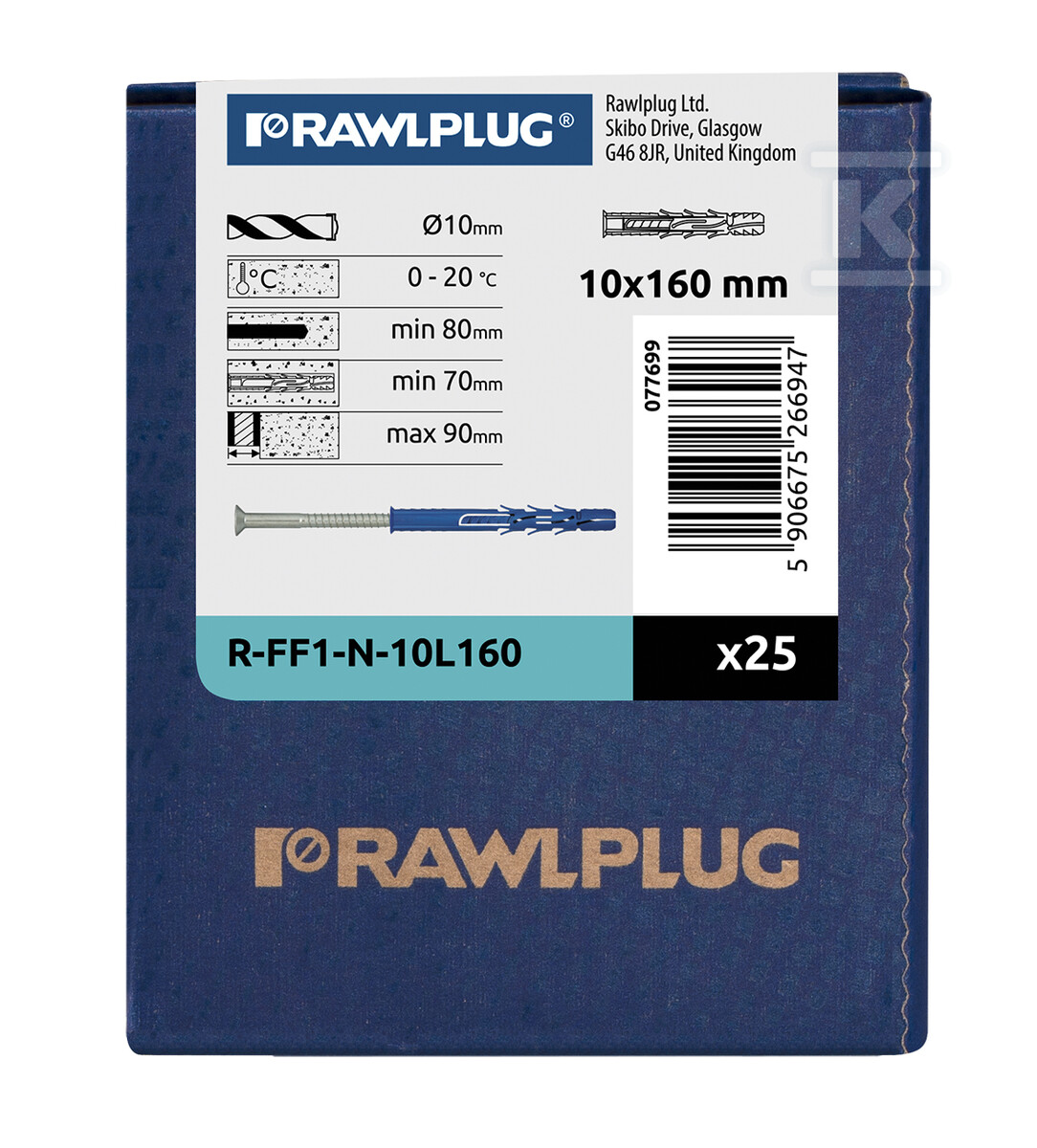

Поліамідний анкерний дюбель 10x160 mm з воронкою, гвинт з гальванічним цинкуванням, FF1 /25шт/ R-FF1-N-10L160

Конструкція та матеріали

Гільза дюбеля виготовлена з високоякісного поліаміду (нейлону), який згідно зі спеціальною формулою виробника дозволяє досягти найвищих параметрів кріплення у всіх категоріях основ відповідно до ETAG 020 (A, B, C, D). Внутрішня геометрія гільзи була точно спроектована так, щоб ідеально відповідати формі головки гвинта. Гвинт виготовлений із сталі з гальванічним цинкуванням, що забезпечує ефективний захист від корозії.

Конструкція дюбеля забезпечує багатоосьове розширення, що забезпечує виняткову стабільність кріплення та надійне утримання в різних будівельних матеріалах.

Застосування та сумісність

Рамний дюбель FF1 чудово підходить для широкого спектру будівельних та монтажних робіт. Особливо рекомендується для монтажу дверних та віконних рам, гаражних та промислових воріт, фасадів з металевими та дерев'яними елементами, настінних шаф, полиць та перил. Він також знаходить застосування при монтажі супутникових антен та кабельних лотків.

Завдяки сертифікації продукт може використовуватися в наступних категоріях матеріалів:

• Нетріснутий бетон ≥ C12/15 (Категорія експлуатації A)
• Тріснутий бетон ≥ C12/15 (Категорія експлуатації A)
• Повнотіла керамічна цегла (Категорія експлуатації B)
• Повнотіла силікатна цегла (Категорія експлуатації B)
• Порожниста керамічна цегла (Категорія експлуатації C)
• Порожниста силікатна цегла (Категорія експлуатації C)
• Порожнисті блоки з легкого бетону (Категорія експлуатації D)
• Газобетон (Категорія експлуатації D)

Робочі параметри та безпека

Продукт має повну технічну документацію, що підтверджує його несучу здатність. У звичайному бетоні ≥ C12/15 характерне навантаження на виривання становить 1,2 kN, а на зріз — 5,4 kN. Для звичайного бетону ≥ C16/20 ці параметри становлять відповідно 2,0 kN та 5,4 kN.

Ефективна глибина анкерування для розміру Ø10 mm становить 70 mm. Продукт охоплений частковим коефіцієнтом безпеки γMc = 1,8 для проектних розрахунків.

Відповідність та сертифікати

Рамний дюбель FF1 має повну європейську документацію, що підтверджує його технічні параметри. Він має сертифікат ETA-12/0398 та UKTA-22/6344, що гарантує його відповідність європейським стандартам технічної оцінки. Продукт відповідає вимогам норм ETAG 020 у всіх категоріях основ від A до D.

Гальванічне цинкування забезпечує тривалий антикорозійний захист сталевих елементів навіть у зовнішніх умовах. Виробник надає гарантію на ремонт або заміну обладнання терміном на 24 місяці з дати покупки.

Спосіб монтажу

Монтаж дюбеля є простим і не потребує спеціалізованих інструментів. Необхідно просвердлити отвір діаметром 10 mm відповідної глибини, що відповідає товщині елемента, який кріпиться. Гільзу дюбеля вставляємо через отвір у елементі, що кріпиться, і забиваємо молотком на відповідну глибину. Потім за допомогою ключа або викрутки затягуємо гвинт FF1 до повної посадки.

У керамічних пустотілих блоках та газобетоні слід свердлити без ударного режиму, щоб зберегти параметри несучої здатності кріплення.
