Інтерфейс RS485-TTL INTR-C

Інтерфейс комунікації RS485-TTL – розширте можливості джерела живлення

Інтерфейс INTR-C дозволяє підключити джерела живлення серії EN54 (Red Power plus) або HPSG3-LCD до шини RS485, забезпечуючи при цьому повну гальванічну ізоляцію. Це ключове рішення для систем, які потребують віддаленого моніторингу та контролю, а також інтеграції з системами автоматизації будівель. Завдяки цьому, можливе ефективне управління живленням та швидке реагування на потенційні аварії.

Функціональність та застосування

Інтерфейс INTR-C дозволяє здійснювати віддалений нагляд за роботою джерела живлення, що є особливо важливим у системах протипожежного захисту, де надійність та швидкий доступ до інформації є пріоритетом. Комунікація відбувається за допомогою стандарту RS485, який характеризується високою стійкістю до перешкод та можливістю підключення багатьох пристроїв до однієї шини. Гальванічна ізоляція, що становить 1000V DC та 700V AC, захищає від пошкоджень, спричинених різницею потенціалів між пристроями. Швидкість передачі даних сягає 115200 бод з контролем парності, що забезпечує швидкий та стабільний перенос даних.

Конструкція та монтаж

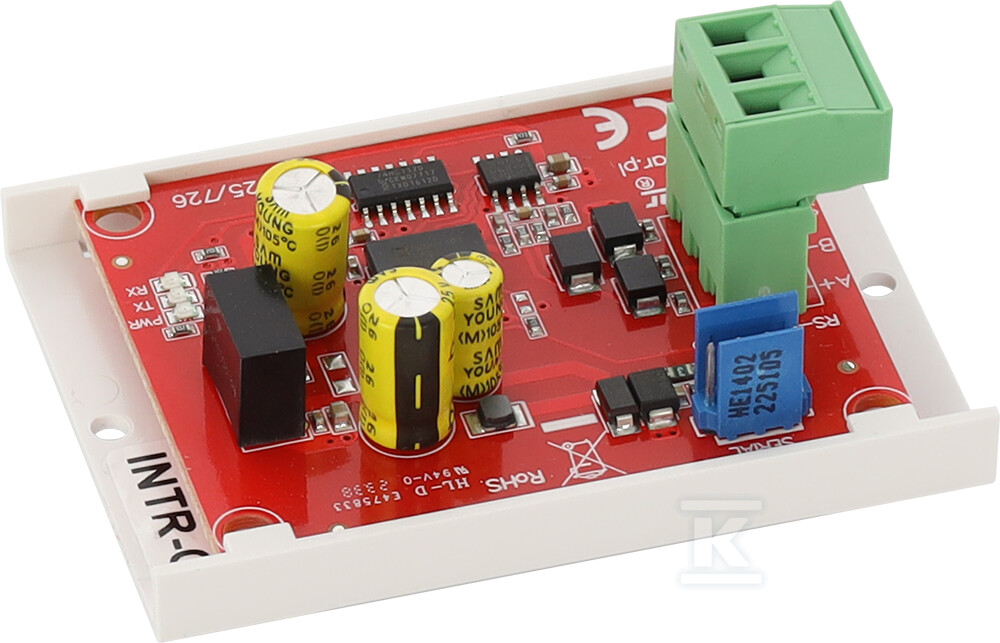

Компактні розміри інтерфейсу (63x50x20 мм) полегшують монтаж всередині корпусу джерела живлення. Оптична сигналізація за допомогою світлодіодів (PWR – живлення, TX – передавання даних, RX – приймання даних) дозволяє швидко діагностувати стан пристрою. Живлення інтерфейсу відбувається безпосередньо від джерела живлення (3,3 V), що усуває необхідність використання додаткових джерел живлення. Інтерфейс споживає мінімальну потужність – лише 0,15 Вт. Монтаж є простим та інтуїтивно зрозумілим, а доданий провід TTL полегшує підключення до джерела живлення. Пам'ятайте про правильне підключення проводів шини RS485 (A+ до A+, B- до 😎 та можливе застосування термінуючих резисторів на кінцях шини (120 Ом).
