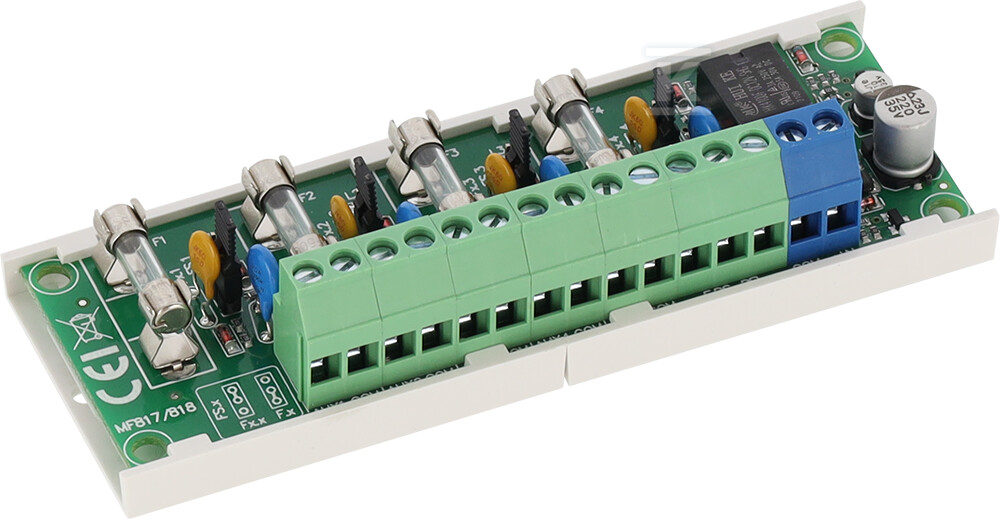

Модуль запобіжників 4×0.5A, LB4/AW/R AWZ588

Модуль запобіжників для систем низької напруги

Цей модуль запобіжників, позначений як AWZ588, є надійним рішенням для розподілу живлення в системах низької напруги. Він знаходить застосування в блоках живлення буферного типу, трансформаторах та інших пристроях, що вимагають напруги в діапазоні 10-30V DC або 10-24V AC. Завдяки компактним розмірам і можливості монтажу за допомогою самоклеючої стрічки або гвинтів, установка є швидкою та зручною.

Функціональність і безпека

AWZ588 пропонує чотири незалежно захищені виходи живлення, кожен з яких захищений плавким запобіжником 0,5A (можливість застосування запобіжників 1A). Захисти від короткого замикання (SCP), перевантаження (OLP) та перенапруги забезпечують захист як для підключених пристроїв, так і самої установки. У разі виходу з ладу одного з запобіжників, про це повідомляє згасання відповідного світлодіода (L1-L4), що полегшує швидку ідентифікацію проблеми. Додатково, активується вихід FPS та сигнальна діодна індикація, а контакти реле перемикаються – дозволяючи віддалене керування станом модуля.

Специфікація та конструктивні особливості

Модуль має один вхід живлення та чотири виходи. Оптична індикація стану виходів здійснюється за допомогою чотирьох зелених світлодіодів (L1-L4), а червоний світлодіод PSU вказує на можливу несправність живлення. Виконаний відповідно до норми EN54C (для блоків живлення цієї серії), що гарантує його надійність та відповідність вимогам систем безпеки. Клас навколишнього середовища II забезпечує стійкість до атмосферних умов у типових застосуваннях у приміщеннях. У комплекті є два кріпильні листи та два плавкі запобіжники F0,5A, що полегшують монтаж та запуск.

Модуль працює при напрузі живлення від 10V до 30V DC з толерантністю -2%/+2% або від 10V до 24V AC, а вихідна напруга адаптована до вхідної. Він має один вхід і чотири виходи живлення, а також захист від короткого замикання (SCP) з використанням запобіжників F 0,5A / PTC 0,5A, а також захист від перевантаження (OLP) і перенапруги. Стан виходів сигналізується за допомогою світлодіодів, а модуль може працювати при температурі від -10 до +50°C. Його розміри - 125 x 43 x 32 mm, а вага становить близько 0,08 kg або нетто: 100 g брутто: 120 g залежно від джерела даних.
