Комплект пасивних відео- та живленнєвих трансмітерів HD, P-TRPV1

Передача відео та живлення одним кабелем – економія та зручність

Комплект пасивних передавачів P-TRPV1 – це практичне рішення для інсталяторів систем CCTV та користувачів, які хочуть спростити кабелювання та зменшити витрати. Він дозволяє передавати відеосигнал HD та живлення камери за допомогою однієї витої пари UTP, усуваючи необхідність використання окремих кабелів. Це економія часу під час монтажу та естетичний вигляд інсталяції.

Універсальна сумісність та висока якість сигналу

P-TRPV1 підтримує популярні стандарти передачі відео HD-CVI, HD-TVI та AHD, а також старіший стандарт CVBS. Забезпечує стабільний сигнал з імпедансом 75Ω для коаксіального кабелю та 100Ω для витої пари, завдяки узгодженню імпедансу в тракті відео. Завдяки цьому зображення чисте та чітке, а система стійка до перешкод. Для оптимальної роботи рекомендується використовувати кабелі UTP категорії 5e або вище. Дальність передачі сигналу залежить від стандарту відео та категорії кабелю – до 450 метрів для HD-CVI 720p.

Простий монтаж та надійність

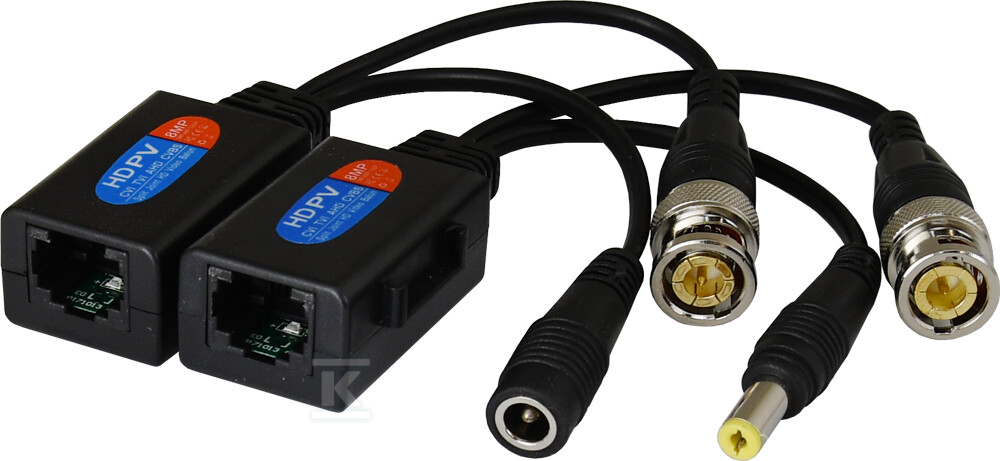

Модулі P-TRPV1 оснащені з'ємами BNC для передачі відеосигналу та гніздами/вилками JACK 2,1/5,5 для підключення живлення камери. Світлодіод, розташований біля роз'єму RJ45, інформує про наявність напруги живлення, полегшуючи діагностику. Монтаж зводиться до обтискання роз'ємів RJ45 (виконання простого з'єднання) та підключення відповідних кінців відео та живлення – що значно прискорює процес інсталяції. Пристрій працює в широкому діапазоні температур (-10°C до 55°C) та захищений від вологи (до 95% RH), що гарантує надійну роботу в різних умовах навколишнього середовища. Максимальний вихідний струм становить 1A при напрузі 12V DC. Розміри модуля – компактні 22 x 10 x 40 мм (з проводом довжиною 180мм).
