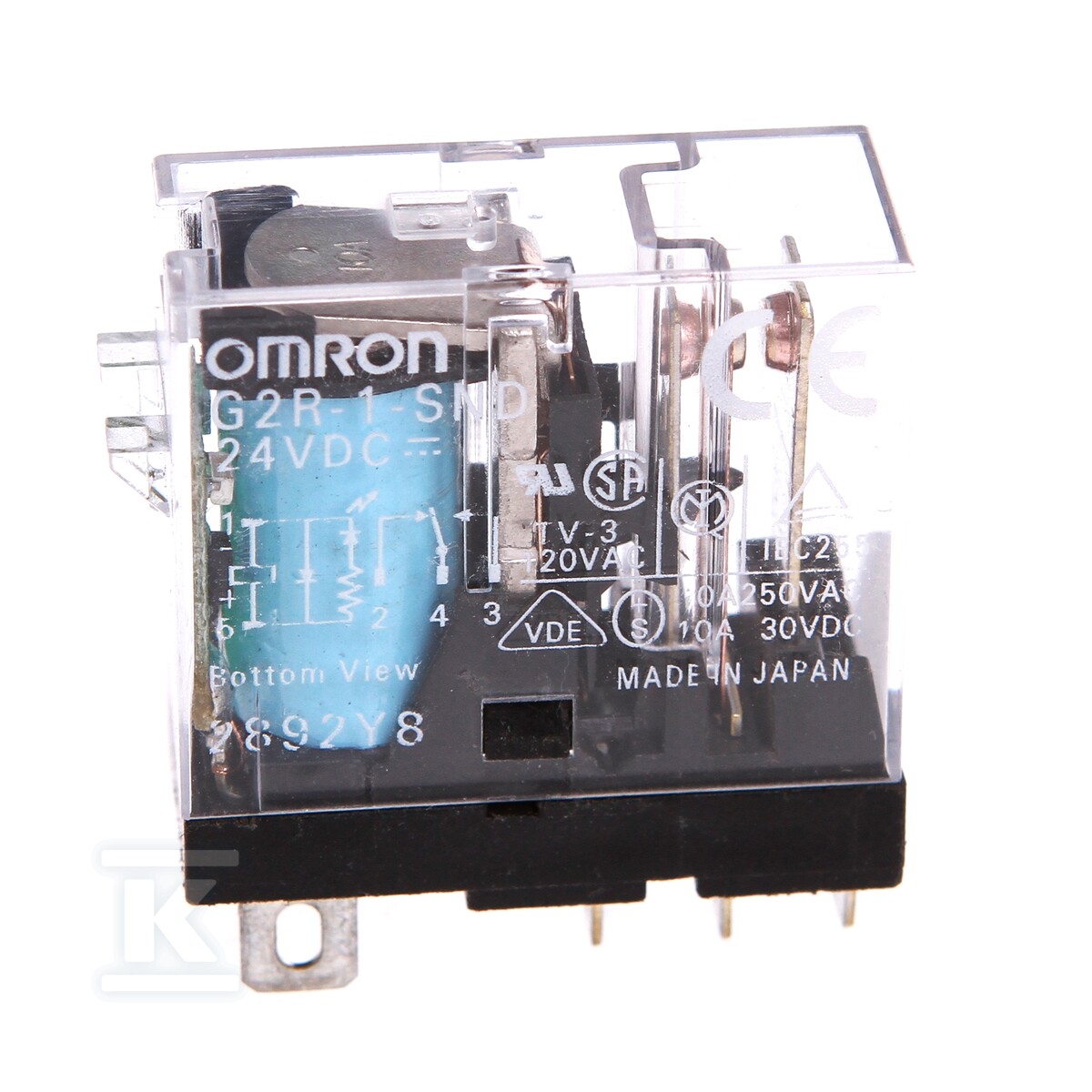

Реле вставне, 5-pin, SPDT, 10 A, механічні та LED індикатори, можливість маркування, G2R-1-SND 24VDC (S)

Компактне рішення для промислових застосувань

Реле штекерне G2R-1-SND — це професійний електромеханічний компонент, розроблений для вимогливих промислових застосувань та автоматики. Завдяки конфігурації SPDT (Single Pole Double Throw) з одним перемикаючим контактом та навантаженням до 10A, воно є універсальним рішенням для керування ланцюгами живлення.

Електричні параметри та продуктивність

Пристрій працює з напругою керування DC, що становить 24V (робочий діапазон 21.6-26.4V), споживаючи струм близько 25.6mA при потужності котушки всього 0.53W. Таке енергоспоживання робить його економічно вигідним у системах безперервного моніторингу.

Конфігурація контактів дозволяє перемикати навантаження:

• AC: до 250V/10A при резистивному навантаженні або 250V/7.5A при індуктивному навантаженні (cosφ=0.4)
• DC: до 30V/10A при резистивному навантаженні або 30V/5A при індуктивному навантаженні (L/R=7ms)

Максимальна перемикаюча потужність сягає 2.5kVA для ланцюгів AC та 300W для DC, що дозволяє обслуговувати широкий спектр застосувань — від керування освітленням до ввімкнення електродвигунів.

Конструкція та матеріали

Реле виконане в компактному корпусі розмірами 13×29×35.5mm, вагою близько 20g. Матеріал контактів — сплав срібла з оловом та індієм (AgSnIn), який забезпечує чудову провідність та стійкість до зносу під час частих операцій перемикання.

Прозорий корпус дозволяє візуально контролювати стан внутрішнього механізму, а спеціальне місце для етикеток забезпечує легку ідентифікацію функцій реле у розгалужених інсталяціях.

Функціональність та сигналізація

Модель оснащена низкою функцій, що полегшують експлуатацію:

• LED-індикатор, що інформує про стан увімкнення котушки
• Механічний індикатор, що показує реальний стан контактів
• Діод захисту, що захищає котушку від перенапруг під час вимкнення
• Моностабільний режим — контакти повертаються у вихідне положення після відключення живлення

Час реакції становить лише 15ms для ввімкнення та 20ms для вимкнення, що є критично важливим у застосуваннях, які потребують швидкого перемикання.

Умови роботи та надійність

Пристрій зберігає повну функціональність у температурах від -40°C до +70°C при відносній вологості 5-85%. Ізоляція між котушкою та контактами витримує випробувальну напругу 5000VAC протягом хвилини, а опір ізоляції становить мінімум 1000MΩ.

Механічна витривалість сягає 20 мільйонів операцій, тоді як електрична довговічність при повному навантаженні становить мінімум 100,000 циклів. Стійкість до вібрацій тестувалася в діапазоні 10-55Hz з амплітудою 0.75mm, а стійкість до механічних ударів становить до 1000m/s².

Застосування та сумісність

Реле монтується стандартно у гнізда типу P2RFZ-05 або P2R-05x, які забезпечують надійні штекерні з'єднання з кроком виводів 5.2mm. Завдяки поляризованому DC-приводу пристрій сумісний з усіма стандартними системами промислового керування.

Конструкція відповідає вимогам норм електричної безпеки і може використовуватися як в автоматизації промисловості, так і в системах керування будівлями або інсталяціях HVAC.

Примітка: Зображення є ілюстративним і може відрізнятися від реального вигляду продукту.
