Реле гнізне, 8-pin, DPDT, 5 A, механічні та LED індикатори, можливість маркування, G2R-2-SND 24VDC (S)

Компактне рішення для промислової автоматики

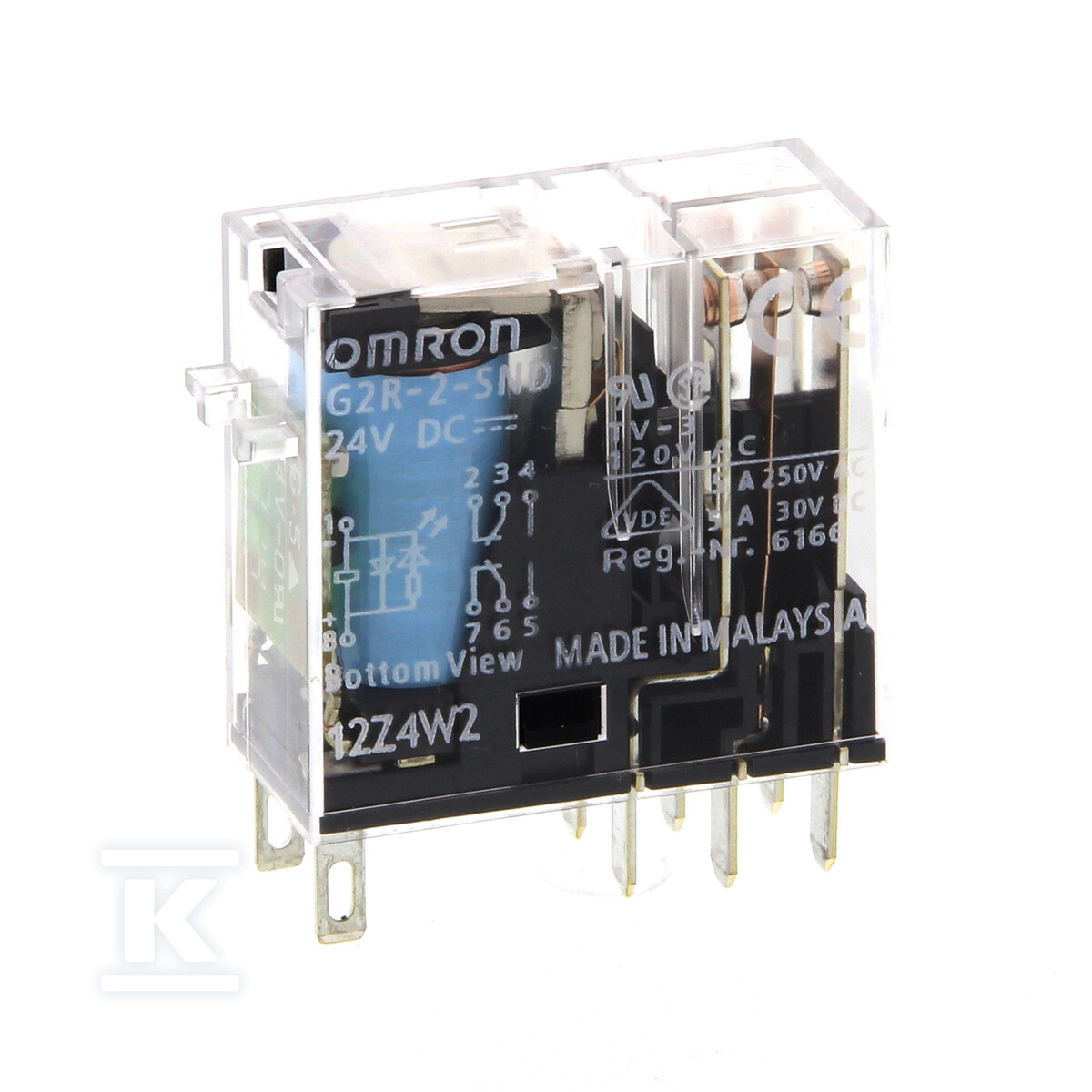

Реле штекерне OMRON серії G2R — це професійний електромагнітний пристрій з конфігурацією DPDT (Double Pole Double Throw), розроблений для широкого спектра застосувань в автоматиці та промисловому управлінні. Модель G2R-2-SND 24VDC(S) забезпечує надійне перемикання струму до 5A при напрузі керування 24V DC.

Конструкція та розміри пристрою

Компактна конструкція з розмірами 29×13×35.5mm забезпечує економію місця в шафах керування та панелях автоматики. Прозорий корпус дозволяє візуально контролювати стан контактів, а стандартний крок виводів 5mm полегшує монтаж на стандартні підставки та друковані плати.

Реле оснащене 8-pin роз'ємом штекерного типу, що забезпечує безпечне та швидке електричне з'єднання. Виводи, виконані як пласкі штекерні з'єднання, дозволяють легко здійснювати монтаж та демонтаж без необхідності паяння.

Електричні параметри та продуктивність

Напруга керування котушки становить 24V DC у діапазоні 21.6÷26.4V, що забезпечує стабільну роботу при типових коливаннях напруги живлення. Опір котушки 1.1kΩ при споживанні струму 21.8mA гарантує економічне споживання енергії (530mW потужності котушки).

Контакти, виготовлені зі срібного сплаву (AgSnIn), забезпечують:

• Струм перемикання до 5A
• Напруга перемикання: макс. 380V AC / 125V DC
• Потужність перемикання: до 1250VA (AC) або 150W (DC)
• Опір контактів лише 30mΩ

Система сигналізації та контролю

Пристрій оснащений подвійною системою сигналізації:

• Механічний індикатор — фізичний контроль положення контактів
• Світлодіод (LED) — сигналізація стану ввімкнення котушки

Додатково інтегрований діод для гасіння перенапруги котушки захищає ланцюг керування від шкідливих імпульсів напруги, що виникають під час вимкнення котушки.

Часові характеристики роботи

Швидка реакція на керуючі сигнали:

• Час спрацювання: максимум 15ms
• Час відпускання: максимум 20ms

Такий короткий час перемикання дозволяє працювати з частотою до 1800 операцій/год при номінальному навантаженні.

Умови роботи та середовище

Реле зберігає повну функціональність у широкому діапазоні температур від -40°C до +70°C без ризику конденсації або обледеніння. Робоча вологість може становити від 5% до 85%, що робить його стійким до мінливих умов навколишнього середовища.

Механічна міцність, підтверджена тестами:

• Стійкість до вібрацій: 10÷55Hz, амплітуда 0.75mm
• Стійкість до ударів: до 1000m/s²

Відповідність стандартам та сертифікати

Продукт відповідає вимогам міжнародних стандартів:

• Сертифікати UL, CSA та VDE для північноамериканського та європейського ринків
• Відповідність стандартам IEC для міжнародних застосувань
• Відповідність директиві RoHS — відсутність речовин SVHC
• Діелектрична міцність між котушкою та контактами: 5000VAC/1min
