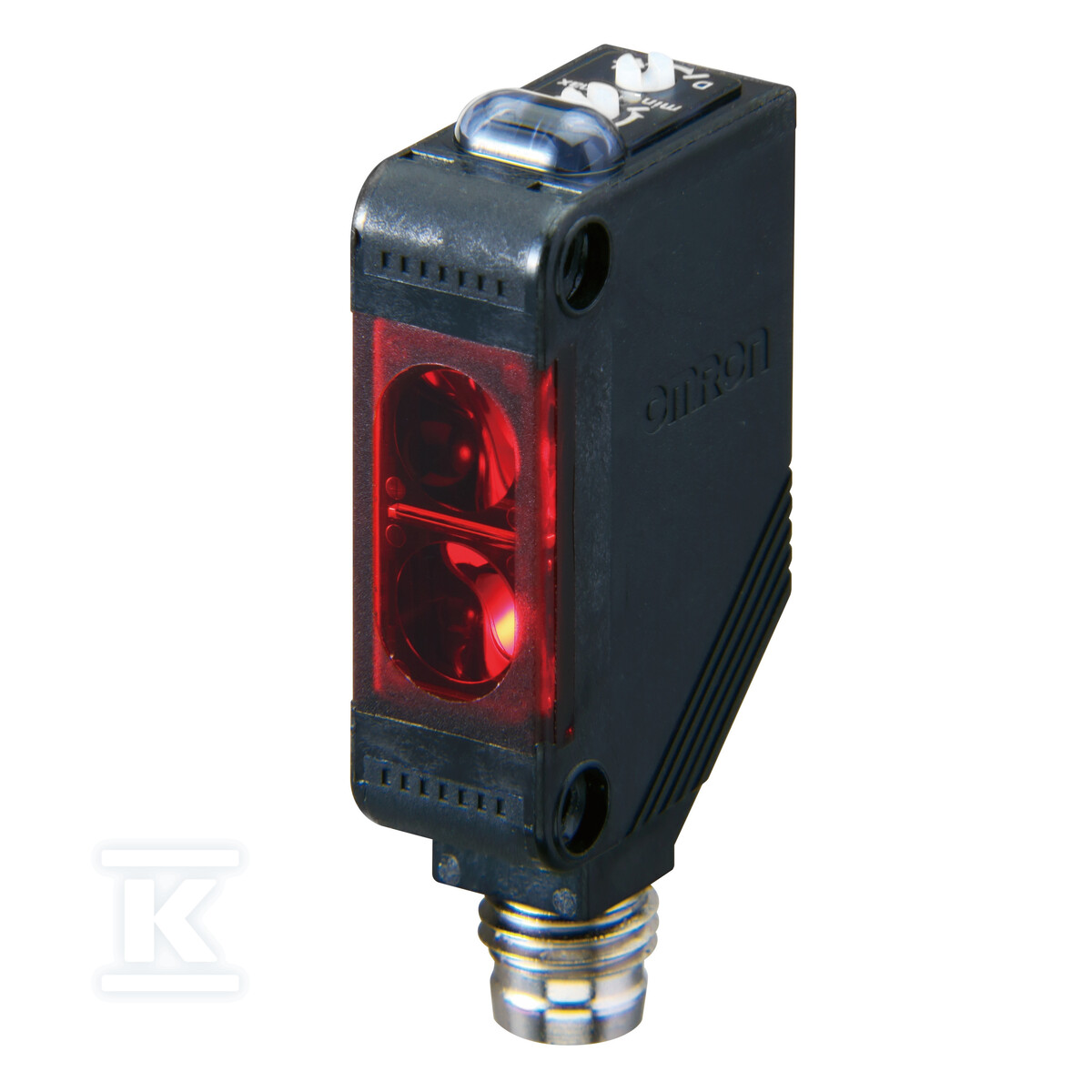

Фотоелектричний датчик, прямокутний корпус, червоний світлодіод LED, рефлекторний, 4 м, PNP, Світло-ВКЛ/Темно-ВКЛ, роз'єм M8 4-pin, E3Z-R86

Компактний фотоелектричний датчик для прецизійного виявлення об'єктів

Фотоелектричний датчик E3Z-R86 — це передове рішення для виявлення в компактному прямокутному корпусі, що використовує ретрорефлексну технологію з функцією MSR. Пристрій забезпечує надійне виявлення об'єктів на відстані до 4 метрів, зберігаючи мінімальну робочу відстань лише 100 mm.

Технологія виявлення та конструкція

Серцем датчика є червоний поляризований світлодіод із довжиною хвилі 680 nm, який у поєднанні з функцією MSR усуває проблеми з хибними сигналами від поверхонь, що відбивають світло під різними кутами. Система працює в режимі перемикання Light-ON/Dark-ON, що дозволяє гнучко адаптувати логіку роботи до специфічних вимог застосування.

Вихід PNP забезпечує максимальний вихідний струм 100 mA при частоті перемикання, що сягає вражаючих 1000 Hz. Час реакції, який становить лише 1 ms, гарантує миттєве виявлення навіть швидкорухомих об'єктів.

Корпус, виготовлений із високоякісного пластику, має розміри лише 10,8 × 20 × 31 mm, що робить його ідеальним для встановлення в обмеженому просторі. Ступінь захисту IP67 забезпечує повну стійкість до пилу та короткочасного занурення у воду.

Пристрій працює в широкому діапазоні температур від -25°C до +50°C при напрузі живлення DC 12-24V (±10%). Додаткові засоби захисту включають захист від короткого замикання та зворотної полярності живлення.

Встановлення та конфігурація

Датчик оснащений практичним роз'ємом M8 з 4 контактами, що дозволяє швидко підключити його без необхідності паяння проводів. Ручне регулювання чутливості за допомогою потенціометра дозволяє точно налаштувати параметри виявлення відповідно до умов конкретного застосування.

LED-сигналізація робочого стану забезпечує миттєвий зворотний зв'язок про статус пристрою та правильність його роботи.

Функція MSR особливо цінується в застосуваннях, де присутні дзеркальні поверхні або блискучі матеріали, які можуть генерувати хибні сигнали традиційних фотоелектричних датчиків.

Відповідність стандартам безпеки

Пристрій відповідає вимогам стандарту IEC 61496-1 для типу безпеки класу I.
