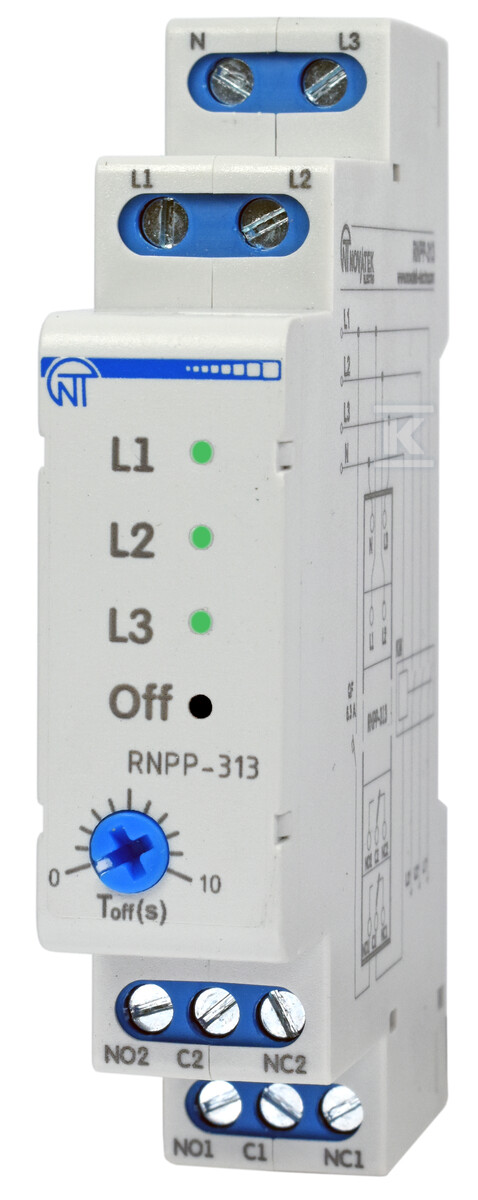

Реле напруги, симетрії та послідовності фаз RNPP-313 NTRNP3130

Моніторинг якості живлення – реле RNPP-313

Реле напруги, симетрії та послідовності фаз RNPP-313 – це надійний пристрій, призначений для комплексного захисту електричних установок. Контролює допустимий рівень напруги, моніторить послідовність фаз та виявляє їх відсутність або злипання. Пристрій відключає навантаження у разі проблем з якістю напруги та автоматично вмикає його після відновлення. Завдяки цьому забезпечує безперервність роботи пристроїв та мінімізує ризик аварій.

Функції та застосування

RNPP-313 – це універсальний інструмент, який знайде застосування як у професійних, так і в домашніх установках. Моніторить повнофазність і симетричність напруги, захищаючи від наслідків асиметрії. Додатково, контролює нульовий перетин та відображає інформацію про стан кожної фази. Пристрій особливо корисний у місцях, де стабільність живлення є ключовою – у системах охолодження, вентиляції, а також у шафах керування з обмеженим простором. Завдяки компактним розмірам (лише 1 DIN – 18 мм) його легко встановити навіть у тісних умовах.

Регулювання та режими роботи

Реле RNPP-313 пропонує можливість регулювання часової затримки для захисту від відхилення фаз. Після відновлення правильних параметрів напруги, пристрій автоматично знову вмикає навантаження після певного часу APV. Може працювати в декількох режимах:

• Контроль мінімальної напруги: відключення при падінні нижче 195 В

• Контроль максимальної напруги: відключення при зростанні вище 260 В

• Контроль присутності фаз: відключення при відсутності однієї з фаз

• Контроль послідовності та злипання фаз: відключення при неправильному підключенні або злипанні фаз

• Контроль відхилення фаз: відключення при різниці напруг між фазами, що перевищує 40 В

• Контроль переривання нульового: відключення при перериванні нейтрального проводу

У кожному режимі роботи пристрій реагує на падіння напруги нижче 100 В на одній або декількох фазах протягом 0,25 секунди.

Будова та монтаж

Пристрій має інтуїтивно зрозумілий спосіб керування за допомогою регуляторів. Компактний корпус шириною 1 DIN полегшує монтаж на шині TH-35. Реле перемикання дозволяє керувати навантаженням через контактор (максимальне струмове навантаження визначається контактором – до 5А). Застосування імпульсного джерела живлення забезпечує стійкість до перешкод у мережі живлення.
