Карта розширення AXC 30 27864

Карта розширення AXC 30 – універсальні можливості керування

Карта розширення AXC 30 – це модуль, який дозволяє розширити функціональність системи опалення додатковими опціями керування. Це ключовий елемент для монтажників та користувачів, які хочуть адаптувати роботу теплового насоса до індивідуальних потреб та підвищити енергоефективність. Ця карта дозволяє підключати та керувати різними додатковими функціями, такими як допоміжні нагрівачі, керовані триходовим або ступінчастим клапаном.

Універсальність та гнучкість

AXC 30 пропонує широкі можливості конфігурації, дозволяючи інтегруватися з різними елементами системи опалення. Завдяки цьому можна точно налаштувати систему відповідно до специфіки будівлі та вподобань користувача. Цей модуль знаходить застосування як у нових установках, так і в модернізованих системах опалення.

Монтаж та підключення

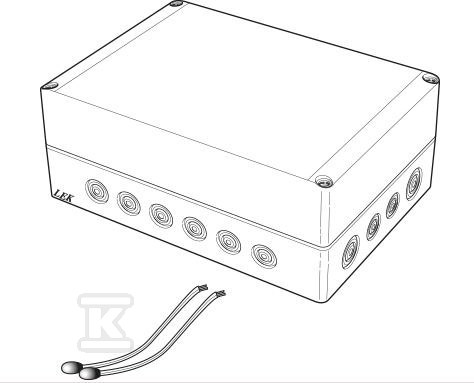

Карта розширення AXC 30 монтується на стіні як окремий електричний модуль. Підключення здійснюється через карту з'єднання (затискач AA100-X9) модуля керування, а у випадку більшої кількості аксесуарів – послідовно. Важливо, щоб при підключенні аксесуарів завжди ознайомитися з інструкцією з експлуатації даного пристрою. Мінімальний переріз поперечний кабелів комунікаційних та сигнальних повинен становити 0,5 мм² для довжини до 50 м (наприклад, EKKX, LiYY).

Безпека використання

Контакти реле на карті розширення мають максимальне навантаження 2 A (230 V), що забезпечує безпечну роботу системи. Перемикач DIP (S2) на карті AXC 30 дозволяє конфігурувати налаштування відповідно до вимог установки. Додатково, карта має запобіжник (AA25-FC1), що захищає від перевантажень.

Застосування

• Керування допоміжним нагрівачем з триходовим клапаном

• Керування допоміжним нагрівачем ступінчастим клапаном

• Підключення зовнішнього циркуляційного насоса

• Інтеграція з зовнішнім датчиком температури зворотного потоку

• Можливість блокування зовнішнього

• Розширення системи додатковими функціями керування

Карта AXC 30 – це надійне рішення для професіоналів та користувачів, які цінують гнучкість та точність в управлінні системою опалення. Дозволяє оптимізувати роботу теплового насоса та знизити експлуатаційні витрати.
