Затискач для шин збору 50‑185mm2, 1000V AC/DC, 500A, на шину CU 5mm MAE1855E15

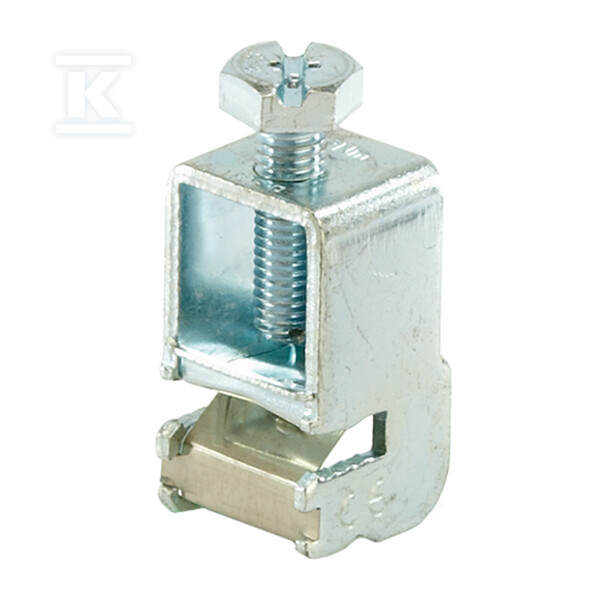

Затискач для шин MAE1855E15

Затискач для шин MAE1855E15 призначений для монтажу на мідних шинах товщиною 5 mm. Продукт був розроблений з думкою про монтажників, які працюють з електричними розподільними щитами, а також кінцевих користувачів, що шукають надійних електричних з'єднань.

Конструкція та матеріали, що гарантують довговічність

Корпус затискача виготовлено зі сталі марки 11, яка була гальванічно оцинкована для забезпечення стійкості до корозії. Така конструкція дозволяє елементу зберігати свої механічні властивості навіть у складних умовах навколишнього середовища. Притискний гвинт також виготовлений із оцинкованої сталі, що забезпечує тривалий захист від іржі.

Пружина притиску є ключовим елементом усього механізму — вона виготовлена з нержавіючої сталі, що гарантує її стійкість до корозії та збереження сили притиску протягом усього періоду експлуатації. Шестигранна головка гвинта дозволяє затягування за допомогою стандартного шестигранного ключа або хрестоподібної викрутки.

Робочі параметри та безпека

Затискач працює при напрузі до 1000V AC/DC, що робить його придатним як для установок змінного, так і постійного струму. Максимальний робочий струм становить 500A, а максимальний переріз підключаного провідника — 185 mm². Ширина всього затискача становить 35 mm, що дозволяє здійснювати компактний монтаж у розподільчих щитах.

Продукт призначений виключно для підключення круглих провідників — він не підтримує стрічкові або секторні провідники. Товщина шини, що обслуговується, становить рівно 5 mm, а сама шина має бути плоскою та виготовленою з міді.

Застосування та сумісність

Затискачі MAE1855E15 дозволяють кріпити провідники з перерізами від 16 mm² до 185 mm², що охоплює більшість типових застосувань в енергетичних розподільчих щитах. Додатково можливе підключення гнучких шин MOFLEX розміром 10×20 mm до стаціонарних шинних мостів.

Рішення було розроблене спеціально для існуючих розподільчих систем, де часто необхідна модернізація без потреби заміни всієї інфраструктури. Завдяки універсальній конструкції один тип затискача може обслуговувати різні групи провідників.

Практичні переваги використання

Монтаж цього затискача не потребує складних інструментів чи спеціальних знань. Видимий момент затягування дозволяє здійснювати точне регулювання сили притиску, що забезпечує впевненість у тому, що з'єднання є надійним і безпечним.

Відмінний електричний контакт, що забезпечується сталевою конструкцією, гарантує стабільну роботу без ризику перегріву з'єднань. Елемент може бути використаний у різноманітних застосуваннях, що потребують високих робочих струмів.
