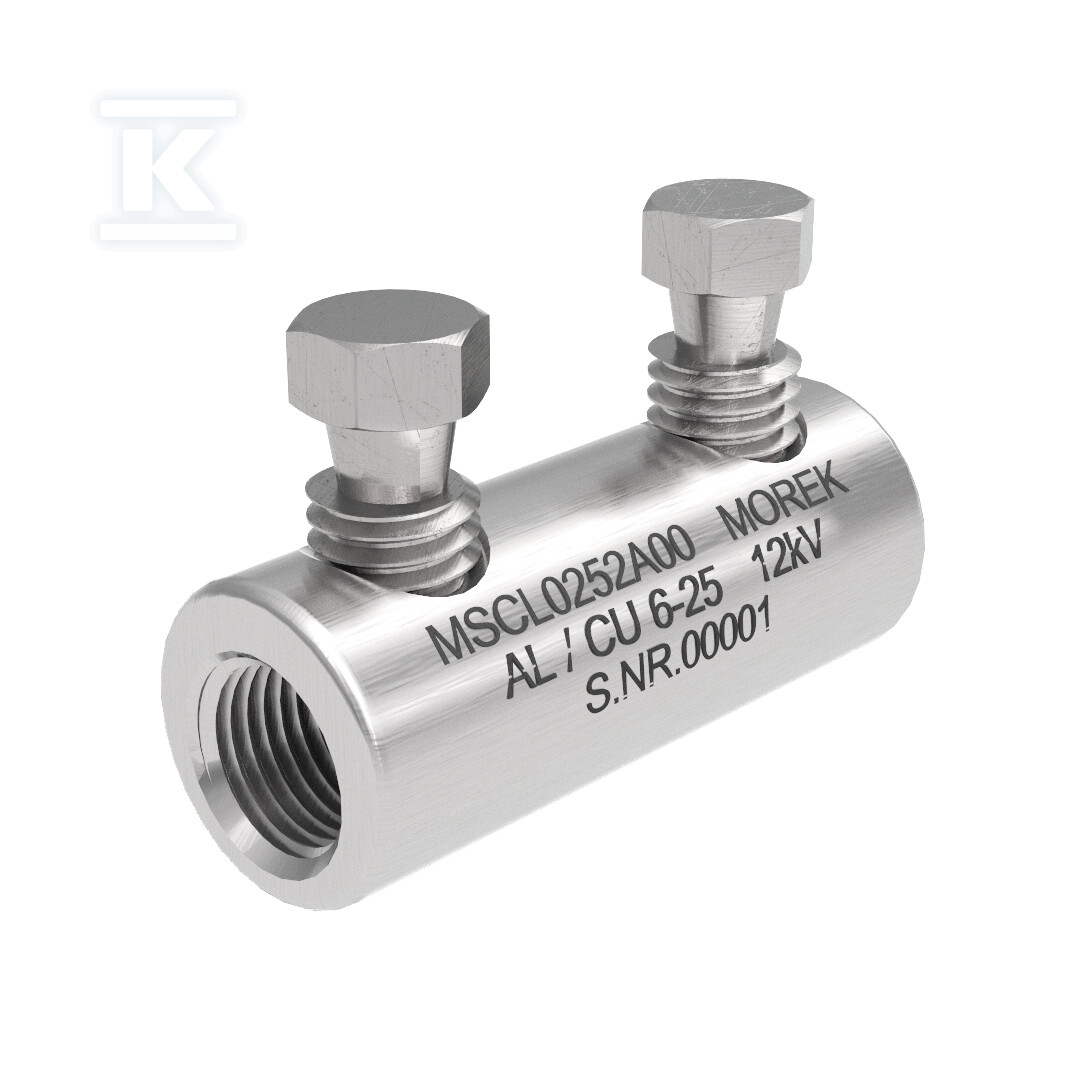

З'єднувач гвинтовий MSCL25 Al/Cu 6‑25mm 12kV, 2x гвинт алюмінієвий зривний MSCL0252A00

Кабельна муфта для 12 kV з механізмом гвинтів з відламуваними головками

Гвинтова муфта MSCL0252A00 призначена для з'єднання алюмінієвих та мідних провідників в інсталяціях з напругою до 12 kV. Вона використовує механізм гвинтів з відламуваними головками, що усуває потребу у використанні спеціалізованих інструментів під час монтажу.

Конструкція та матеріали

Корпус муфти виготовлений з алюмінієвого сплаву з цинковим покриттям, що запобігає гальванічним реакціям між алюмінієм та міддю в провідниках. Цинкування поверхні дозволяє безпечно з'єднувати різні провідні матеріали.

Використовуються два алюмінієві гвинти M8 з механізмом відламування головок, які відламуються при певному крутному моменті, запобігаючи надмірному затягуванню.

Компактна конструкція потребує мінімального монтажного простору — розміри становлять лише 16×40×24 mm при вазі 22 g. Ця особливість є особливо важливою при великих перерізах провідників та в інсталяціях з обмеженим простором.

Універсальність та сумісність

Пристрій підтримує широкий діапазон перерізів провідників:

• Алюмінієві провідники: від 6 до 35 mm² (різні типи жил)
• Мідні провідники: від 6 до 35 mm² (різні типи жил)

З'єднання підходить для різних типів провідників: одножильних, багатожильних, секторних та круглих. Маслостійкість та центральна перегородка забезпечують герметичність щодо діелектричної оливи та сепарацію жил провідника.

Безпека та сертифікація

Продукт відповідає вимогам стандарту IEC61238-1 клас A, що означає, що він може використовуватися в інсталяціях, де можуть виникати короткі замикання великої інтенсивності та тривалості без ризику пошкодження.

Гвинти покриті спеціальним антиоксидаційним мастилом, яке захищає від окислення електричного контакту та підтримує стабільний перехідний опір протягом терміну експлуатації.

Механізм відламування головок гвинтів відбувається при контрольованому крутному моменті, запобігаючи як недотягуванню, так і механічному перевантаженню провідника.

Практичне застосування

Муфта знаходить застосування в електричних та промислових інсталяціях, де можуть виникати короткі замикання великої інтенсивності та тривалості. Завдяки повній водонепроникності вона підходить для монтажу як всередині, так і зовні будівель.

Серія MSCL включає різні моделі, адаптовані до конкретних перерізів провідників — від MSCL16 (1,5-16 mm²) до MSCL300 (150-300 mm²), що дозволяє точно підібрати пристрій для конкретної задачі.
