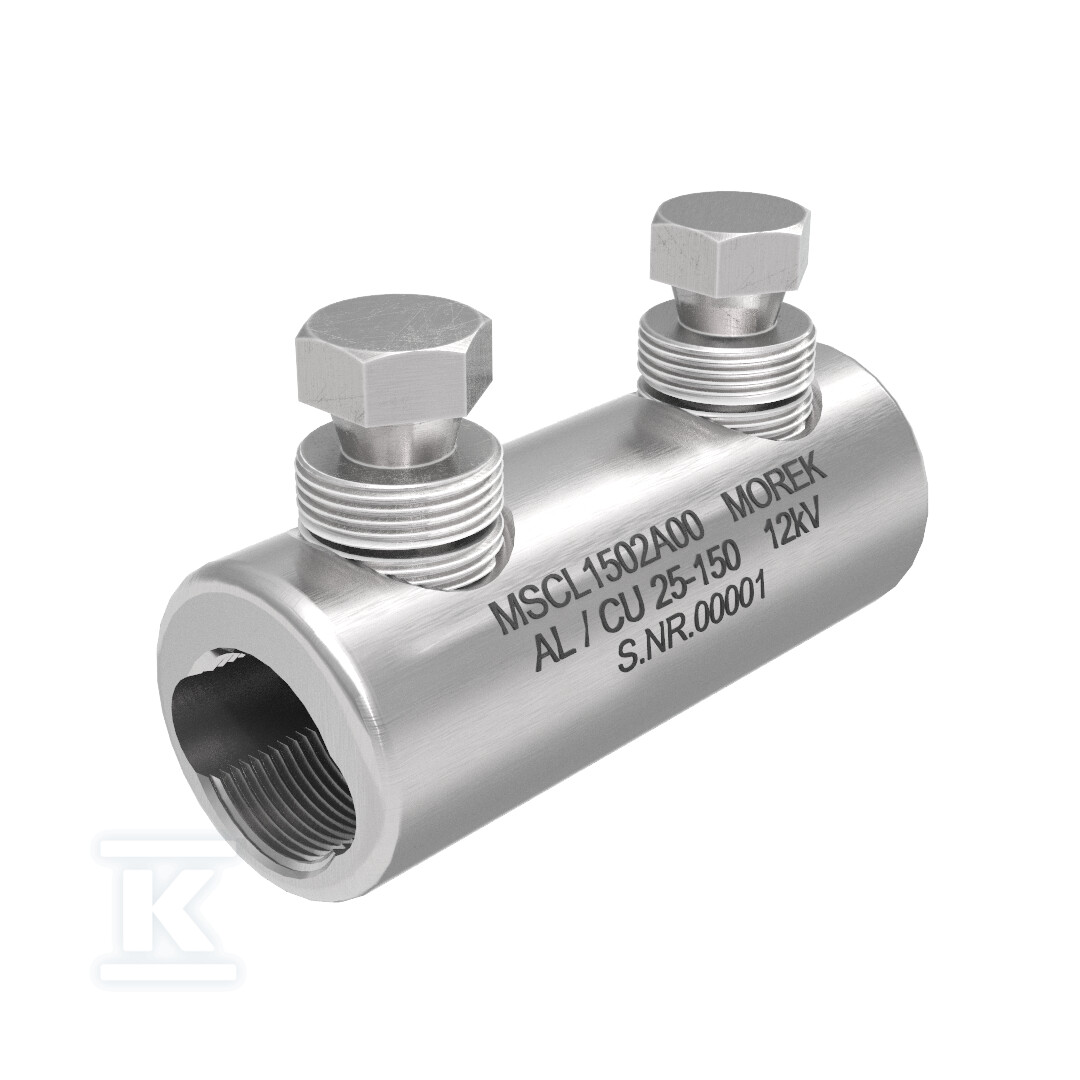

Гвинтовий з'єднувач MSCL150 Al/Cu 25-150mm² 12kV, 2x алюмінієвий болт із відривною головкою MSCL1502A00

Гвинтова з'єднувальна муфта MSCL150 для застосувань 12 kV

Гвинтова з'єднувальна муфта MSCL150 — це кабельний з'єднувач, призначений для з'єднання алюмінієвих та мідних провідників у системах з напругою до 12 kV. Вона використовує технологію зривних гвинтів, що дозволяє здійснювати монтаж за допомогою звичайного торцевого ключа, усуваючи потребу у спеціалізованому гідравлічному інструменті.

Корпус зі сплаву алюмінію та зривні гвинти

Корпус муфти виготовлений із сплаву алюмінію, що пройшов процес цинкування. Така конструкція забезпечує повну сумісність як з алюмінієвими, так і з мідними провідниками, усуваючи гальванічні проблеми. Два алюмінієві гвинти M16 покриті спеціальним антиоксидаційним мастилом, яке змащує контактні поверхні та запобігає окисленню в місцях електричного з'єднання.

Гвинти спроектовані так, щоб зрив відбувався при оптимальному крутному моменті, що гарантує найкращий електричний та механічний контакт. Така точна калібровка усуває ризик недостатнього затягування або перетягування з'єднання.

Робочі параметри та сумісність

Муфта підходить для алюмінієвих провідників із перерізом 25-150 mm² та мідних 25-120 mm², що робить її універсальним рішенням для більшості застосувань середньої напруги. Компактна конструкція з розмірами 28×70×40 mm потребує мінімального монтажного простору, що особливо важливо при великих перерізах провідників.

Продукт є повністю водонепроникним і підходить для монтажу як всередині, так і зовні будівель. Він сумісний з різними типами провідників: одножильними, багатожильними (гнучкими), секційними та кругліми з ізоляцією з пластмаси або просоченого олією паперу.

Сертифікація та безпека

Муфта має маслостійку центральну перегородку та відповідає вимогам стандарту EN 61238-1 клас A, що підтверджує її високу якість та надійність у складних умовах експлуатації. Клас A означає призначення для електричних та промислових установок, де можуть виникати короткі замикання великої інтенсивності та тривалості.

Продукт сумісний з більшістю комплектів кабельних наконечників багатьох виробників і має код CN8 85359000, що полегшує митну класифікацію.
