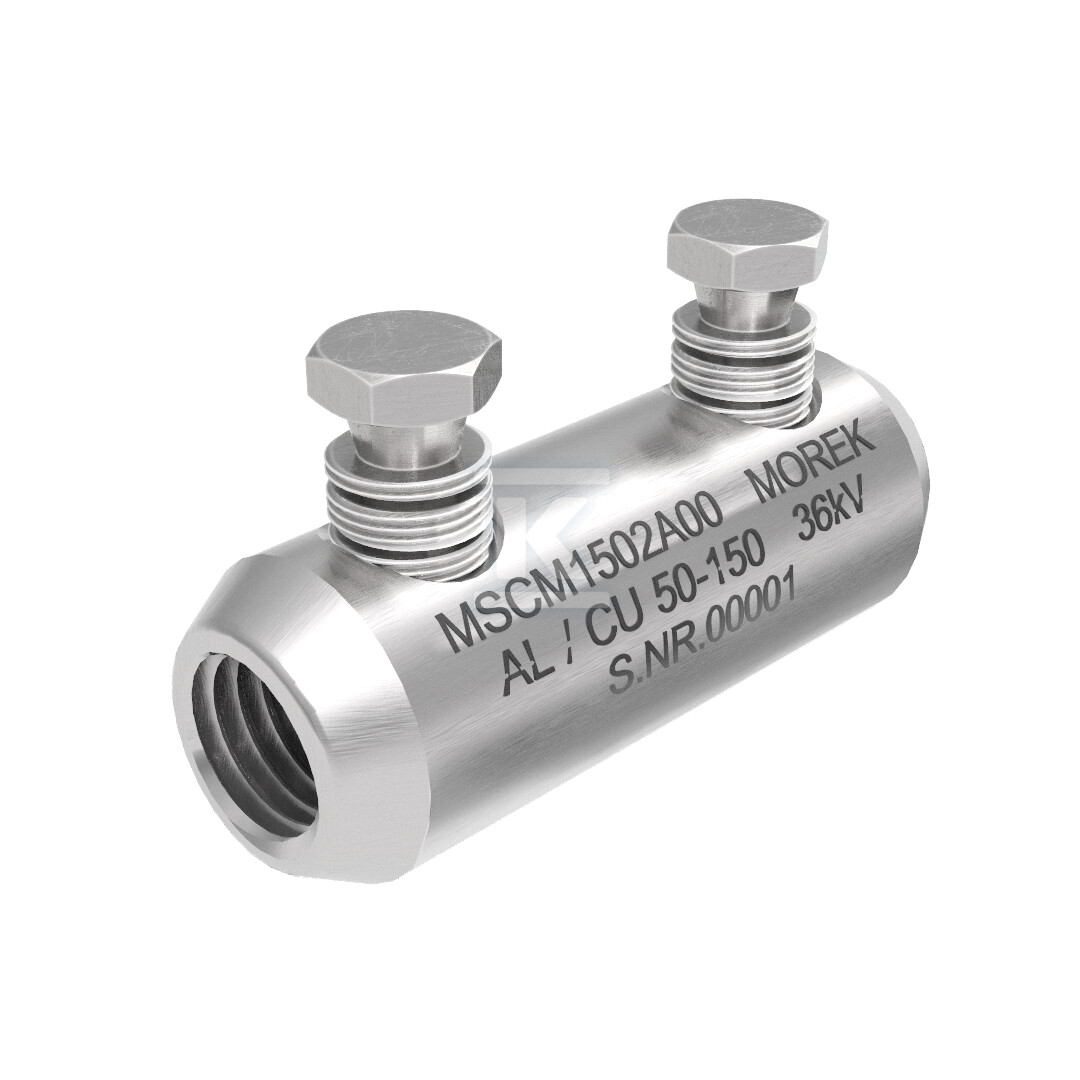

Гвинтова з'єднувальна муфта MSCM150 Al/Cu 50-150mm² 36kV, 2x алюмінієвий болт із контрольною точкою розриву MSCM1502A00

Технологія обривних болтів для високовольтних застосувань

Болтовий з'єднувач MSCM150 — це професійне рішення для з'єднання алюмінієвих та мідних провідників у високовольтних інсталяціях до 36 kV. Вона використовує інноваційну технологію обривних болтів, яка дозволяє монтувати наконечники за допомогою звичайного торцевого ключа — без потреби у використанні спеціалізованих інструментів для обтискання чи інших складних пристроїв.

Ця передова технологія дозволяє точно контролювати момент затягування. Алюмінієві болти спроектовані так, щоб вони обривалися в точно визначений момент, гарантуючи оптимальний електричний та механічний контакт. Завдяки цьому монтажник отримує стабільний результат монтажу без ризику перетягнути або недотягнути з'єднання.

Універсальність матеріалів та конструкції

Корпус з'єднувача виготовлено з високоміцного алюмінієвого сплаву, який потім пройшов процес цинкування. Таке поєднання матеріалів забезпечує сумісність як з алюмінієвими, так і з мідними провідниками, усуваючи гальванічні проблеми, що виникають внаслідок прямого контакту різних металів.

Конструкція підтримує провідники з перерізом 50-150 mm² для алюмінію та 50-120 mm² для міді, охоплюючи типи RE (одножильні круглі), RM (багатожильні круглі) та SM (секторні). Такий діапазон перерізів дозволяє гнучко підбирати рішення в межах одного монтажного проєкту.

Захист від окислення та експлуатаційні умови

Ключовим захисним елементом є болти, покриті спеціальним антиоксидаційним мастилом. Цей захисний шар усуває будь-які види окислення в місцях електричного контакту.

З'єднувач характеризується водонепроникною конструкцією, що робить його придатним для внутрішнього та зовнішнього монтажу.

Компактність та системна сумісність

Компактна конструкція потребує значно менше місця під час монтажу, особливо при великих розмірах провідників та в застосуваннях, де монтажний простір обмежений.

Продукт сумісний з більшістю комплектів кабельних наконечників, що пропонуються різними виробниками.

Сертифікація та стандарти якості

З'єднувач пройшов суворі випробування якості відповідно до стандарту IEC61238-1 клас A. Ця сертифікація включає як цикли термічних випробувань, так і випробування на струткозамикання — що означає, що продукт підходить для використання в розподільних та промислових мережах, де він може бути підданий впливу коротких замикань відносно високої інтенсивності та тривалості.

Клас A згідно з стандартом EN 61238-1:2003 забезпечує стійкість до динамічних навантажень, що виникають під час роботи енергомережі.
