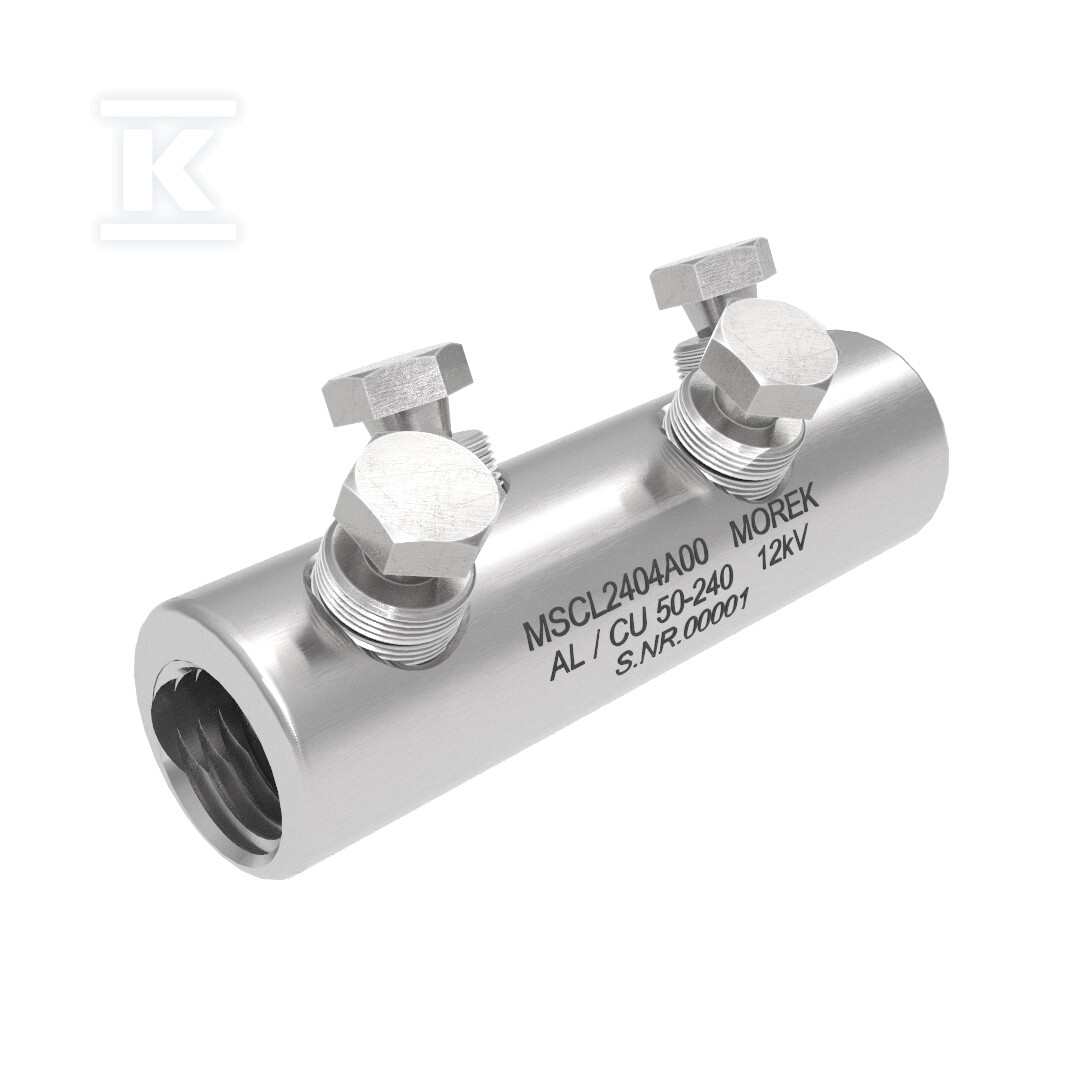

Гвинтова з'єднувальна муфта MSCL241 Al/Cu 50-240mm² 12kV, 4x алюмінієвий болт із відривною головкою MSCL2404A00

Інноваційне кабельне з'єднання для високовольтних застосувань

Гвинтовий болтовий з'єднувач MSCL2404A00 — це рішення для з'єднання алюмінієвих та мідних провідників в інсталяціях з напругою до 12 kV. Конструкція, що використовує чотири алюмінієві болти зі зрізною головкою, забезпечує електричне з'єднання при збереженні простоти монтажу.

Конструкція та матеріали

Корпус з'єднання виготовлено з цинкованого алюмінієвого сплаву, він сумісний як з алюмінієвими (Al), так і з мідними (Cu) провідниками. Цинкування поверхні захищає від корозії та підтримує стабільні електричні параметри протягом тривалого періоду експлуатації.

Чотири алюмінієві болти покриті спеціальним протиокиснювальним мастилом, яке додатково захищає від окислення. Кожен болт спроектований так, щоб зріз відбувався при оптимальному крутному моменті, що гарантує найкраще електричне з'єднання без ризику перетягування або недотягування.

Універсальність сумісності та діапазон роботи

З'єднання підтримує провідники з номінальним перерізом від 50 до 240 mm² у різних конфігураціях — як для алюмінієвих провідників (SE, SM, RM, RE), так і для мідних (RM). Ця універсальність усуває потребу у використанні різних типів клем у межах однієї інсталяції.

Герметичність та центральна перегородка забезпечують додатковий захист з'єднання у складних умовах навколишнього середовища. Конструкція є повністю водонепроникною, що робить її ідеальним вибором для монтажу як всередині, так і зовні будівель.

Простий монтаж без спеціалізованих інструментів

Технологія болтів зі зрізною головкою усуває потребу у використанні спеціалізованих інструментів для обтискання — монтаж наконечників стає швидким і легким за допомогою звичайного торцевого ключа. Це значно прискорює монтажні роботи та зменшує ризик помилок при встановленні.

Компактна конструкція потребує мінімального монтажного простору, що особливо важливо при великих перерізах провідників (50-240 mm²). Водночас вона зберігає повну функціональність та безпеку з'єднання.

Безпека та сертифікація

Кабельне з'єднання MSCL2404A00 було протестоване відповідно до стандарту IEC61238-1 клас A, що підтверджує його високу якість та надійність у вимогливих робочих умовах. Клас A означає призначення для електричних та промислових інсталяцій, де можуть виникати короткі замикання з високою інтенсивністю та тривалістю.

Ступінь захисту IP00 вказує на відсутність додаткового захисного корпусу — елемент призначений для монтажу в розподільчих щитах або монтажних коробках, що забезпечують відповідний механічний захист.
