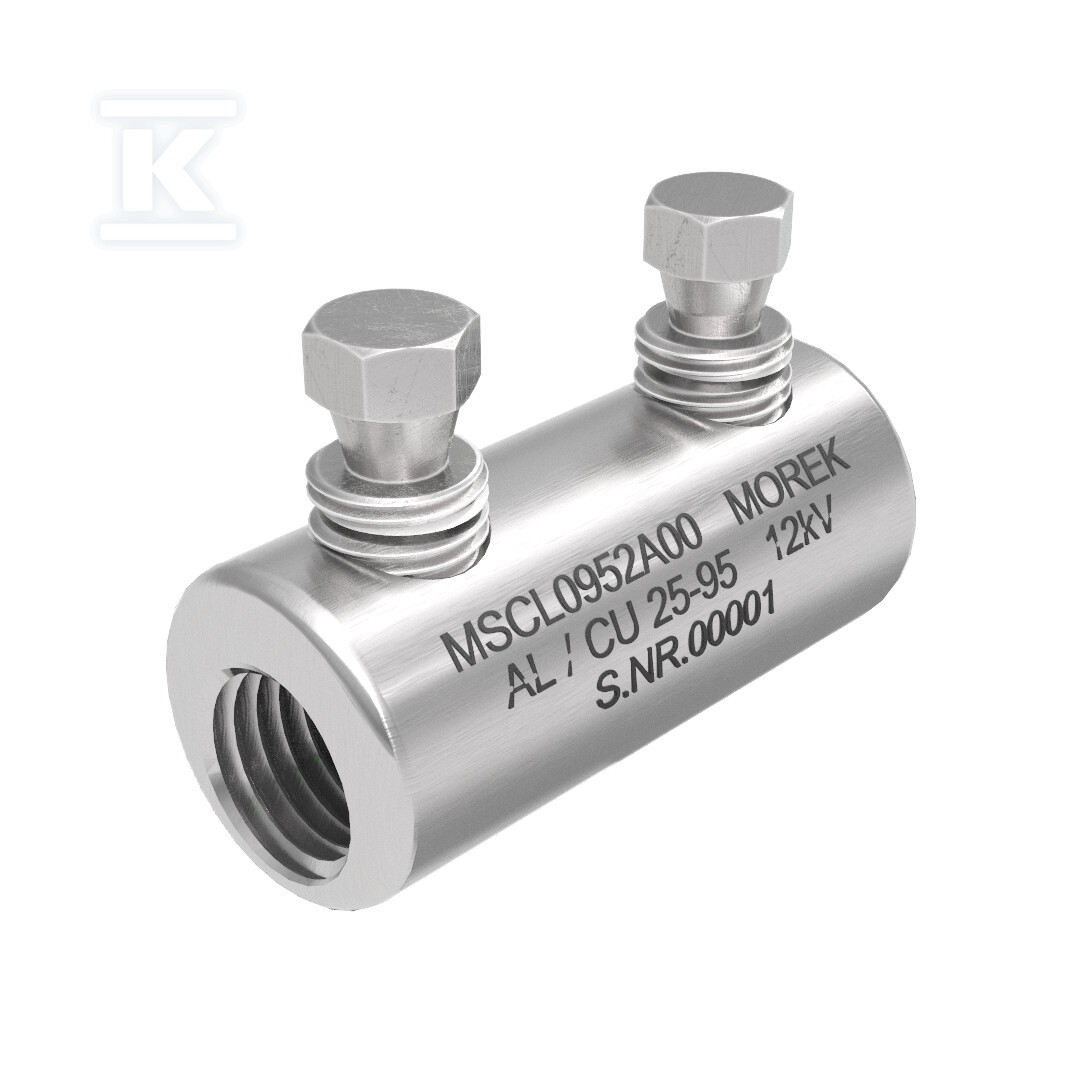

Гвинтова муфта MSCL95 Al/Cu 25-95mm² 12kV, 2x алюмінієвий болт із відривною головкою MSCL0952A00

Кабельний з'єднувач для інсталяцій середньої напруги

Гвинтовий з'єднувач MSCL0952A00 — це передове рішення для з'єднання алюмінієвих та мідних провідників в інсталяціях з напругою до 12 kV. Оснащена двома алюмінієвими болтами з відламною головкою, вона забезпечує швидкий та безпечний монтаж без необхідності використання спеціалізованих інструментів. Продукт належить до серії MSCL компанії Morek, яка спеціалізується на високоякісних компонентах для електричних інсталяцій.

Конструкція та високоякісні матеріали

Корпус з'єднувача виготовлений із високоміцного алюмінієвого сплаву, що пройшов процес цинкування. Цинківне покриття забезпечує відмінну корозійну стійкість та сумісність як з алюмінієвими, так і з мідними провідниками. Два алюмінієві болти покриті спеціальною антиоксидаційною мастикою, яка захищає від окислення та гарантує тривале, надійне функціонування з'єднання.

Конструкція враховує маслонепроникність та наявність центральної перегородки, що робить її стійкою до впливу трансформаторних масел та інших речовин, присутніх у трансформаторних підстанціях.

Універсальне застосування для широкого діапазону перерізів

З'єднувач підтримує провідники з номінальним перерізом від 25 до 95 mm² як для алюмінієвих жил (SE, SM, RM), так і для мідних (SM, RM). Для деяких конфігурацій мідних провідників діапазон звужений до 25-35 mm² (RE), що дозволяє точно підібрати рішення під конкретну задачу.

Продукт підходить для різних типів провідників: одножильних, багатожильних, секторних та круглих. Компактна конструкція потребує мінімального монтажного простору, що особливо важливо при великих перерізах провідників.

Система монтажу з болтами з відламною головкою

Технологія болтів з відламною головкою усуває потребу у використанні гідравлічних інструментів чи спеціальних динамометричних ключів. Монтаж здійснюється за допомогою звичайного торцевого ключа — після досягнення оптимального крутного моменту головка болта автоматично відламується.

Болти спроектовані так, щоб зріз відбувався при точно визначеному крутному моменті. Це гарантує найкраще можливе електричне з'єднання без ризику недостатнього затягування або механічного перевантаження провідника.

Безпека та надійність у складних умовах

Кабельний з'єднувач MSCL0952A00 був протестований відповідно до стандарту IEC61238-1 клас A — найвищого стандарту для цього типу продуктів. Клас A означає повну придатність для електричних та промислових інсталяцій, де можуть виникати короткі замикання високої інтенсивності та тривалості.

Продукт характеризується повною водонепроникністю та маслонепроникністю завдяки наявності центральної перегородки. Він ефективно працює як у внутрішніх, так і в зовнішніх інсталяціях, зберігаючи електричні параметри у складних умовах навколишнього середовища.

Ступінь захисту IP00 зумовлений специфікою продукту — як з'єднувальний елемент, що монтується всередині розподільчих щитів або монтажних коробок, він не потребує додаткового захисту від пилу чи вологи.

Міжнародна відповідність та сертифікація

Продукт відповідає вимогам стандарту EN 61238-1:2003, що класифікує його як рішення класу A — найвищої доступної категорії для кабельних з'єднувачів. Сертифікація підтверджує високу якість виконання та надійність роботи в складних експлуатаційних умовах, характерних для розподільчих мереж середньої напруги.

Завдяки універсальній конструкції Al/Cu та широкому діапазону підтримуваних перерізів провідників, з'єднувач знаходить застосування при модернізації існуючих інсталяцій та у нових проектах енергетичної інфраструктури.
