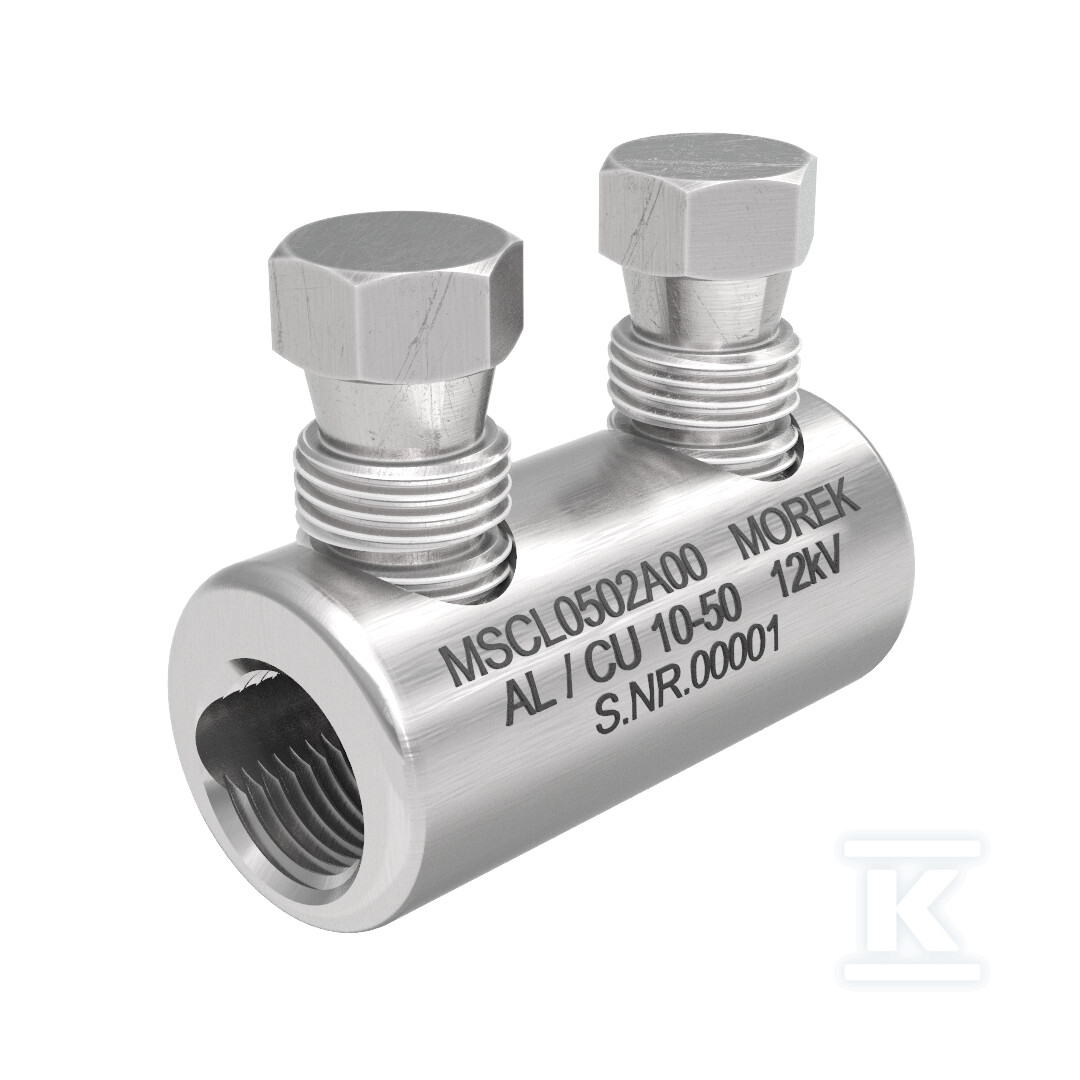

Гвинтова муфта MSCL50 Al/Cu 10-50mm² 12kV, 2x алюмінієвий болт із відривною головкою MSCL0502A00
З'єднувач гвинтовий для з'єднання проводів Al/Cu до 12 кВ
Гвинтовий з'єднувач MSCL0502A00 призначений для з'єднання алюмінієвих та мідних проводів у застосуваннях з напругою до 12 кВ. Він використовує технологію зривних гвинтів, що забезпечує швидкий монтаж за допомогою стандартного накидного ключа, усуваючи необхідність використання спеціалізованого інструменту для обтиснення.
Конструкція та матеріали
Корпус з'єднувача виготовлений зі спеціального високоміцного алюмінієвого сплаву, який пройшов процес оцинкування. Така поверхнева обробка забезпечує чудову сумісність як з алюмінієвими, так і з мідними проводами, а також захищає від корозії в складних умовах експлуатації.
Використання двох алюмінієвих гвинтів M10 типу «інбус» дозволяє забезпечити рівномірний розподіл зусиль притискання під час монтажу. Кожен гвинт покритий спеціальною антиоксидантною мастильною сумішшю, яка не лише змащує механізм закручування, але й насамперед усуває процес окиснення в місцях електричного контакту.
Універсальність та сумісність
Виріб підтримує широкий діапазон перерізів проводів від 10 до 50 мм² у різних конфігураціях:
- Алюмінієві проводи: RE (10-50 мм²), RM (10-50 мм²), SE (16-50 мм²), SM (16-35 мм²)
- Мідні проводи: RE (16-35 мм²), RM (16-50 мм²), SM (16-50 мм²)
Експлуатаційні параметри та безпека
Прилад характеризується стійкістю до олії та наявністю центральної перегородки, що робить його стійким до дії трансформаторних олій та інших середовищ, які зустрічаються в енергетичних установках. З'єднання є повністю водонепроникним і може монтуватися як у приміщеннях, так і на відкритій місцевості.
Габаритні розміри становлять 18×37×28 мм при вазі 26 грамів.
Відповідність та сертифікати
З'єднувач протестовано та сертифіковано відповідно до стандарту IEC61238-1 клас A, що підтверджує його високу якість та надійність у складних умовах експлуатації. Клас A означає призначення для електричних та промислових установок, де можуть виникати короткі замикання високої інтенсивності та тривалості.
