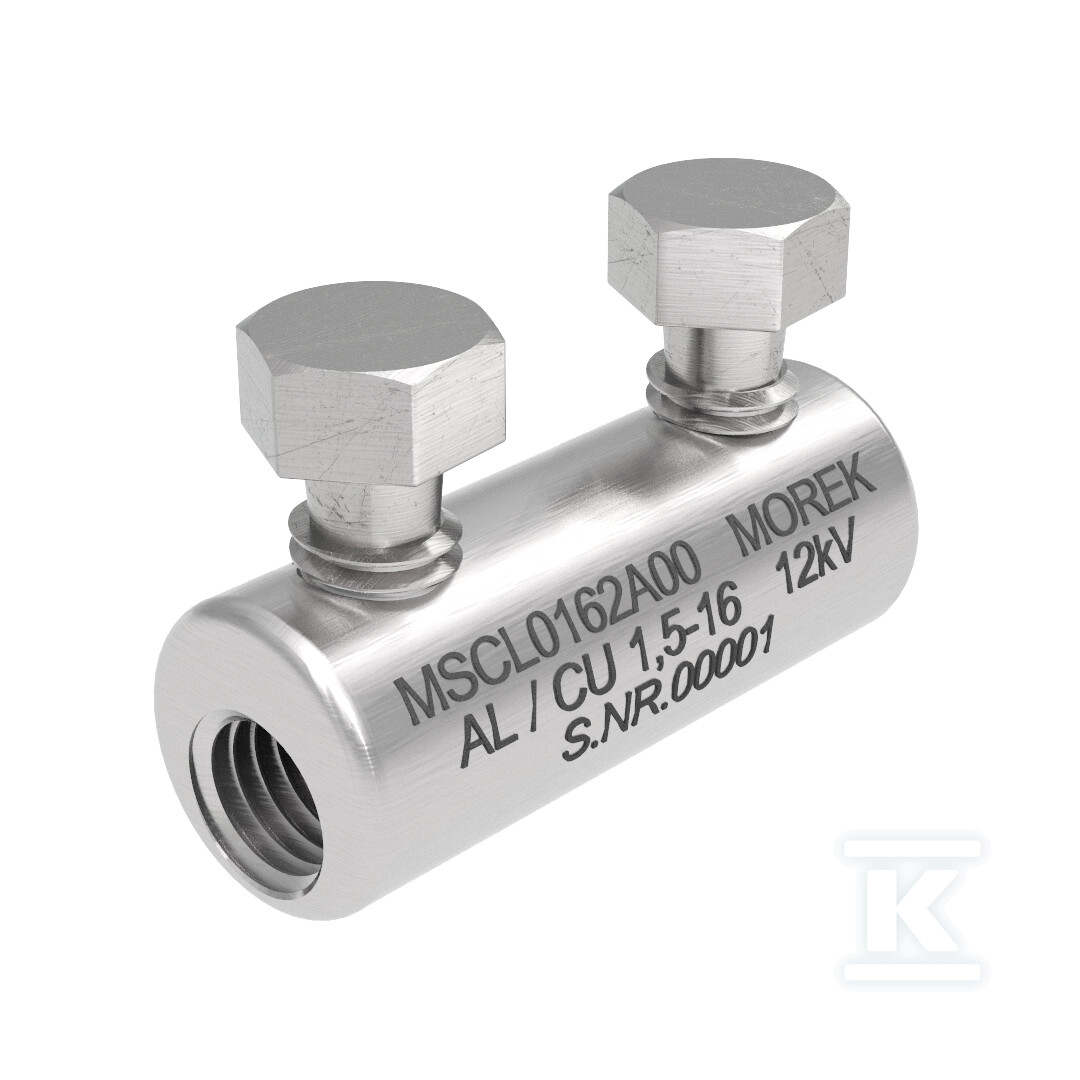

Гвинтова муфта MSCL16 Al/Cu 1,5-16mm² 12kV, 2x алюмінієвий гвинт із відривною головкою MSCL0162A00

Гвинтова з'єднувальна муфта MSCL16 до 12kV

Гвинтова з'єднувальна муфта MSCL16 — це елемент електричних інсталяцій, призначений для з'єднання алюмінієвих та мідних провідників в інсталяціях з напругою до 12 kV. У процесі монтажу кабельних наконечників використовується технологія зривних болтів (shear bolt).

Технологія зривних болтів — простота та надійність

Характерною особливістю продукту є алюмінієві болти M6, які розроблені таким чином, щоб зриватися при оптимальному крутному моменті. Ця точно контрольована характеристика гарантує найкращий можливий електричний контакт без необхідності використання спеціалізованого інструменту для затискання. Монтаж здійснюється за допомогою звичайного торцевого або плаского ключа, що значно спрощує роботу монтажників.

Болти покриті спеціальною протиокиснювальною змазкою, яка забезпечує належне змащування під час монтажу та усуває ризик окислення в місцях електричного контакту.

Матеріали та конструкція, що забезпечують довговічність

Корпус муфти виготовлений з високоміцного алюмінієвого сплаву, який потім пройшов процес лудіння. Це покриття товщиною 10 μm забезпечує відмінну сумісність як з алюмінієвими, так і з мідними провідниками, усуваючи проблему гальванічної корозії між різними металами.

Конструкція передбачає водонепроникність як стандартну характеристику, що робить продукт придатним для монтажу як всередині, так і зовні будівель завдяки герметичній конструкції.

Універсальність сумісності провідників

Продукт підтримує широкий діапазон перерізів провідників від 1,5 до 16 mm² у таких конфігураціях:

• Суцільні круглі провідники (RE) — алюміній та мідь
• Багатожильні круглі провідники (RM) — алюміній та мідь
• Суцільні секторні провідники (SE) — алюміній
• Багатожильні секторні провідники (SM) — алюміній та мідь

Ця універсальність дозволяє використовувати один тип муфти для різних типів провідників в межах одного проєкту.

Компактна конструкція для застосувань до 12kV

Незважаючи на свої передові технічні властивості, муфта характеризується компактними розмірами: загальна довжина 30 mm, зовнішній діаметр 12 mm, довжина робочої частини 14 mm та внутрішній діаметр 6 mm. Така конструкція вимагає мінімального монтажного простору, що особливо важливо при великих перерізах провідників та в розподільчих пристроях з обмеженим простором.

Сертифікація та норми безпеки

Продукт був протестований і сертифікований відповідно до стандарту IEC 61238-1 клас A, що підтверджує його високу якість та надійність у складних умовах експлуатації. Клас A означає, що муфти призначені для електричних та промислових інсталяцій, де можуть виникати короткі замикання високої інтенсивності та тривалості.

Стандарт EN 61238-1:2003 класифікує продукцію з точки зору стійкості до термічних циклів та випробувань на коротке замикання — клас A представляє найвищий стандарт безпеки для розподільчих застосувань.
