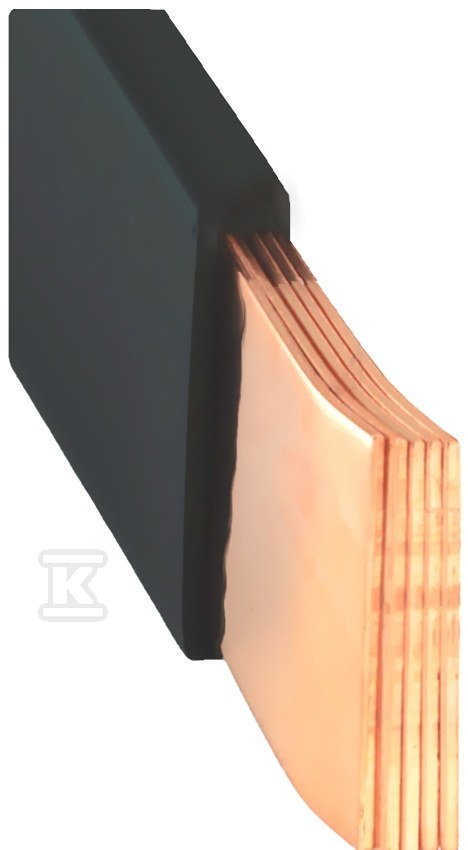

Гнучка ізольована шина MMC 24x1x5 120mm² 2m MOFLEX 82181001

Гнучке рішення для розподілу енергії в складних умовах

Шина з перетином 120 мм², виготовлена з електролітичної міді Cu-ETP чистотою 99,90%, є ключовим елементом для стабільності установок, що вимагають високої гнучкості та стійкості до механічних навантажень. Завдяки конструкції на основі тонких мідних стрічок цей продукт ефективно нівелює ефект поверхневого струму, що дозволяє використовувати менший перетин порівняно з традиційними мідними проводами – до 60% менший при збереженні тих самих струмових параметрів. Ізоляція з ПВХ чорного кольору не лише захищає від короткого замикання, а й відповідає суворим нормам самозгасання (UL 94 V-0), що є важливим при монтажі в закритих корпусах розподільних щитів.

Конструктивні переваги та застосування в промислових установках

Варто звернути увагу на специфіку матеріалу: ця шина характеризується подовженням порядку 200% та міцністю на розтягнення 15 Н/мм². Це означає, що під час монтажу її можна легко адаптувати до нерегулярних трас або підключити до вібраційних елементів без ризику тріщин або втрати електричної цілісності. Номінальна напруга до 1000 В змінного струму та 1500 В постійного струму робить її універсальною як у мережах змінного, так і постійного струму (наприклад, у фотоелектричних системах або джерелах безперебійного живлення UPS). Міцність ізоляції, що перевищує 20 кВ/мм, забезпечує додатковий запас безпеки навіть при високих робочих напругах.

Для монтажника також важлива можливість роботи в широкому діапазоні температур – від -40°C до +105°C, що усуває проблеми крихкості матеріалу в неопалюваних цехах або перегріву поблизу джерел тепла. У порівнянні з жорсткими шинами, ця модель розміром 24x1x5 мм забезпечує значно більшу свободу маневру при з'єднанні точок з різною геометрією, що скорочує час монтажу та зменшує кількість необхідних проміжних аксесуарів.

Ключові експлуатаційні дані та властивості

Основні параметри цієї моделі (каталожний номер 82181001) визначають її застосування в енергетичних системах. Номінальний перетин становить 120 мм², а довжина постачального відрізка – 2 метри. Провідним матеріалом є електролітична мідь Cu-ETP (99,9%), яка забезпечує струмову навантажувальну здатність на рівні приблизно 628 А (значення залежить від умов охолодження). Шина призначена для роботи при номінальній напрузі 1000 В змінного струму та 1500 В постійного струму.

Ізоляція з ПВХ має клас горючості UL 94 V-0, що гарантує її самозгасні властивості. Діапазон робочих температур простягається від -40°C до +105°C, а міцність ізоляції перевищує 20 кВ/мм. Завдяки гнучкості, що дозволяє подовження мінімум на 200%, та міцності на розтягнення 15 Н/мм², продукт ідеально підходить для випадків, коли необхідна компенсація термічних рухів або механічних вібрацій. Виробництво в Німеччині забезпечує повторюваність електричних параметрів протягом усього терміну експлуатації системи.
