Обмежувач пускового струму 28A DIN ICL-28R

Обмежувач пускового струму – захист та надійність інсталяції

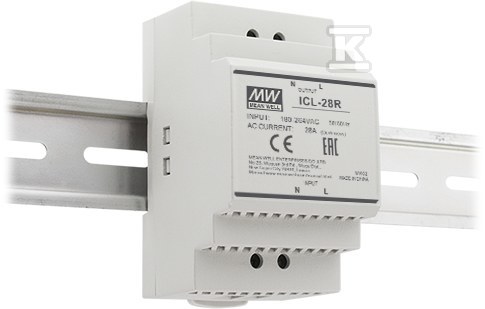

Обмежувач пускового струму ICL-28R – це модульний елемент, призначений для монтажу на DIN-рейку, розроблений для зменшення високих пускових струмів, що виникають при ємнісних або індуктивних навантаженнях. Його завданням є запобігання хибним спрацюванням автоматичних вимикачів, що призводить до стабільнішої та безпечнішої роботи електричної інсталяції. Цей пристрій знаходить застосування всюди, де необхідно обмежити імпульсний струм під час запуску пристроїв.

Будова та застосування

ICL-28R особливо корисний у системах живлення, де підключені пристрої з великим споживанням потужності при старті, такі як імпульсні блоки живлення, трансформатори або двигуни. Монтаж на DIN-рейку полегшує інтеграцію з існуючою електричною інфраструктурою. Конструкція, заснована на реле, а не лише на елементах NTC, забезпечує більшу довговічність і надійність роботи. Пристрій дозволяє одночасно підключити кілька блоків живлення до однієї лінії AC без ризику перевантаження.

Ключові характеристики та переваги

• Обмеження пускових струмів: Номінальний безперервний струм на рівні 28A дозволяє ефективно захищати від перевантажень.
• Універсальність: Призначений для роботи з вхідною напругою 180-264VAC, що робить його сумісним з більшістю стандартних інсталяцій.
• Безпека: Має внутрішній температурний захист, що захищає від перегріву та пошкодження.
• Монтаж: Швидкий та легкий монтаж на DIN-рейку (TS35/7.5 або TS35/15) мінімізує час простою під час встановлення або модернізації системи.
• Довговічність: Використання реле в конструкції забезпечує довший термін служби порівняно з рішеннями, заснованими виключно на елементах NTC.
• Застосування з різними навантаженнями: Можливість обробки ємнісних навантажень навіть до 2500uF/6000uF (залежно від моделі блоку живлення).
• Внутрішні захисти: Захищає від наслідків коротких замикань та перевантажень, забезпечуючи безперервність роботи системи.

Пам'ятайте про дотримання відповідних вентиляційних зазорів під час монтажу (5 мм з боків, 40 мм зверху та 20 мм знизу), щоб забезпечити оптимальне охолодження пристрою. Використовуйте мідні проводи з перерізом, адаптованим до номінального струму пристрою (відповідно до таблиці в інструкції з монтажу) та стійкі до температури щонайменше 80°C (наприклад, UL1007). Рекомендований момент затягування для клем становить 5,1 kgf-cm (4,43 Lb-in).
