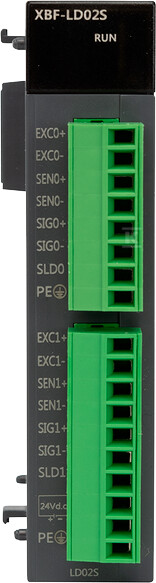

Ваговий модуль для компактних контролерів, 2LC, гвинтові з'єднання XBF-LD02S

Модуль вимірювання ваги для компактних контролерів – точне вимірювання та надійність

Цей модуль вимірювання ваги, позначений як XBF-LD02S, є передовим рішенням для точного вимірювання в системах управління. Призначений для роботи з компактними контролерами, він дозволяє інтеграцію із зовнішніми датчиками навантаження (load cell) та забезпечує точні показання ваги. Модуль оснащений гвинтовими з'єднаннями, що полегшує монтаж та забезпечує стабільні з'єднання.

Функціональність та застосування

XBF-LD02S – це 2-канальний вхідний модуль, розроблений для роботи з датчиками навантаження, що використовують тензометричний метод. Він дозволяє реалізувати передові додатки, що вимагають точного вимірювання ваги, такі як системи дозування, контроль якості, динамічне зважування або моніторинг сили. Модуль пропонує високу роздільну здатність (1/40 000) та можливість конфігурації часу перетворення (2.5ms, 5ms, 10ms, 20ms), що дозволяє оптимізувати роботу залежно від специфіки додатка. Підтримка як 4-провідних, так і 6-провідних датчиків з компенсацією опору лінії збільшує гнучкість та точність вимірювань.

Ключові особливості та переваги

• Висока точність: Точність вимірювання на рівні ±0.01% (нелінійність) гарантує достовірні результати навіть у вимогливих умовах.
• Широкий спектр застосувань: Можливість підключення до 8 датчиків навантаження паралельно розширює можливості використання модуля в різних конфігураціях систем зважування.
• Гнучкість з'єднань: Підтримка 4-провідних та 6-провідних датчиків з компенсацією опору лінії забезпечує сумісність з широким спектром пристроїв, доступних на ринку.
• Стабільність вимірювань: Застосування схем стабілізації напруги живлення датчиків мінімізує вплив перешкод на точність показань.
• Конфігурація через програмне забезпечення: Параметризація модуля відбувається за допомогою спеціалізованого програмного забезпечення XG5000, що полегшує адаптацію до конкретних потреб додатка.
• Міцність та надійність: Модуль відповідає нормам щодо стійкості до вібрацій, ударів та електромагнітних перешкод, забезпечуючи надійну роботу навіть у важких промислових умовах.
• Безпека: Забезпечена гальванічна ізоляція між каналами підвищує безпеку використання та мінімізує ризик пошкоджень.

Експлуатаційні та екологічні параметри

Модуль XBF-LD02S розроблений для роботи в широкому діапазоні температур (0°C до 55°C) та вологості (5% до 95% RH без конденсації). Стійкість до вібрацій та ударів (відповідно до норм IEC61131-2 та IEC60068-2) гарантує стабільну роботу навіть у промислових середовищах, схильних до вібрацій. Рекомендована висота встановлення не перевищує 2000м над рівнем моря, а рівень забруднення повинен відповідати класу 2 або нижче. Також необхідний захист від корозії та забезпечення природного повітряного охолодження. Час прогріву модуля перед початком калібрування або вимірювань повинен становити мінімум 30 хвилин.
