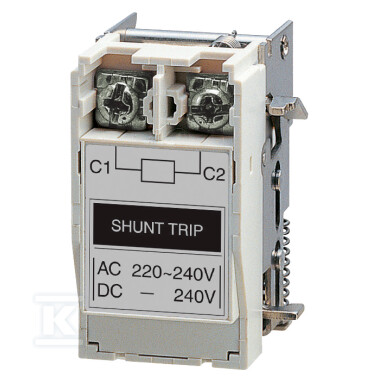

Розчіплювач живлення для автоматичних вимикачів LS Electric серії TD-TS 100/800, 220-240VAC/250VDC SHT AC230V/DC250V

Ключовий елемент захисту від стрибків напруги

Розчеплювач підвищення напруги SHT AC230V/DC250V забезпечує миттєву реакцію на небезпечні стрибки напруги в електричних інсталяціях. Пристрій розроблений спеціально для компактних вимикачів серій TD та TS марки LS Electric, що підтримують номінальні струми від 100A до 800A.

Принцип дії та функціональність

Механізм спрацьовування реагує на перевищення певних значень напруги в колі, автоматично спричиняючи розмикання механізму вимикача. Діапазон чутливості становить 0,7-1,1 × Un, що дозволяє точно налаштувати поріг спрацьовування відповідно до специфіки конкретної інсталяції. Котушка спрацьовування автоматично скидається після кожного використання, повертаючись у вихідне положення без необхідності ручного втручання.

Технічні параметри та сумісність

Пристрій працює з напругою керування 230-250V як у системах змінного, так і постійного струму, зберігаючи повну функціональність на частотах 45-65 Hz для версії AC. Максимальний час відключення становить лише 50 мілісекунд, що гарантує блискавичну реакцію на загрозу.

Безпека та стійкість

Конструкція забезпечує високу стійкість до перенапруг завдяки номінальній імпульсній напрузі 8kV та напрузі ізоляції на рівні 750V. Ці параметри гарантують надійну роботу навіть у складних умовах навколишнього середовища, а також захист від наслідків грозових розрядів та інших мережевих перешкод.

Монтаж та експлуатація

Електричне з'єднання здійснюється за допомогою стандартних гвинтових клем, що забезпечують надійне кріплення проводів різного перерізу. Компактна конструкція вагою нетто 0,2kg не створює додаткового навантаження на інсталяцію, а розміри дозволяють легко здійснювати монтаж у наявних розподільчих щитах.

Практичне застосування

Розчеплювач є додатковим захистом від наслідків перенапруг в електричних інсталяціях різних типів. Пристрій має повну технічну документацію, що дозволяє здійснювати професійний монтаж кваліфікованими електриками.
