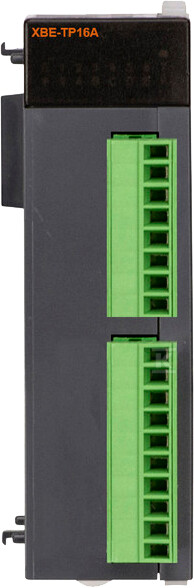

Модуль виходів цифрових транзисторних для компактних контролерів, 16DO-PNP, гвинтові з'єднання XBE-TP16A

Модуль цифрових виходів – надійне керування в автоматиці

Модуль цифрових виходів XBE-TP16A – це компонент, призначений для компактних контролерів LS Electric XGB, що забезпечує 16 незалежних виходів транзисторного типу PNP. Конструкція модуля, заснована на фотокоплерах, гарантує гальванічну ізоляцію, підвищуючи стійкість до перешкод і забезпечуючи безпечну роботу в складних промислових умовах. Завдяки цьому він підходить як для простих додатків, так і для більш розширених систем автоматизації.

Будова та застосування

Модуль XBE-TP16A призначений для керування навантаженнями з напругою 12-24 VDC. Виходи транзисторів PNP вимагають підключення навантаження до плюса живлення, а модуль замикає вихід з масою для його ввімкнення. Гвинтові з'єднання полегшують швидкий і надійний монтаж проводів. Модуль знаходить застосування в широкому спектрі додатків, таких як:

• Керування електромагнітними клапанами
• Увімкнення/вимкнення освітлення
• Контроль роботи двигунів
• Автоматизація виробничих процесів
• Системи аварійного сповіщення та сигналізації

Характеристика та переваги

Модуль XBE-TP16A вирізняється кількома ключовими характеристиками, які перекладаються на переваги для монтажників та користувачів:

• Висока продуктивність: Кожен вихід може обробляти струм до 0.5A, а сума струмів усіх виходів на одному загальному колі не може перевищувати 2A. Це дозволяє керувати різноманітними навантаженнями без ризику пошкодження модуля.
• Швидкий час реакції: Час перемикання (On/Off) становить лише 1 мс, що забезпечує точне та динамічне керування процесами.
• Безпека: Гальванічна ізоляція, реалізована за допомогою фотокоплерів, захищає контролер від перенапруг і перешкод з навантаження. Діод Зенера захищає від надмірної напруги.
• Простий монтаж: Гвинтові з'єднання забезпечують зручне та надійне підключення проводів. Крім того, модуль сумісний зі стандартними кабелями діаметром 2.8 мм або менше.
• Широкий діапазон напруг живлення: Модуль може працювати з напругою живлення 12/24 VDC ± 10%, що забезпечує гнучкість у виборі джерела живлення.
• Стійкість до умов навколишнього середовища: Модуль зберігає свої властивості в діапазоні температур від 0°C до 55°C та вологості від 5% до 95% (без конденсації). Він також стійкий до вібрацій та електромагнітних перешкод.
