Модуль цифрових виходів релейного типу для компактних контролерів, 8DO-Relay, гвинтові з'єднання XBE-RY08A

Модуль вихідних цифрових сигналів для компактних контролерів

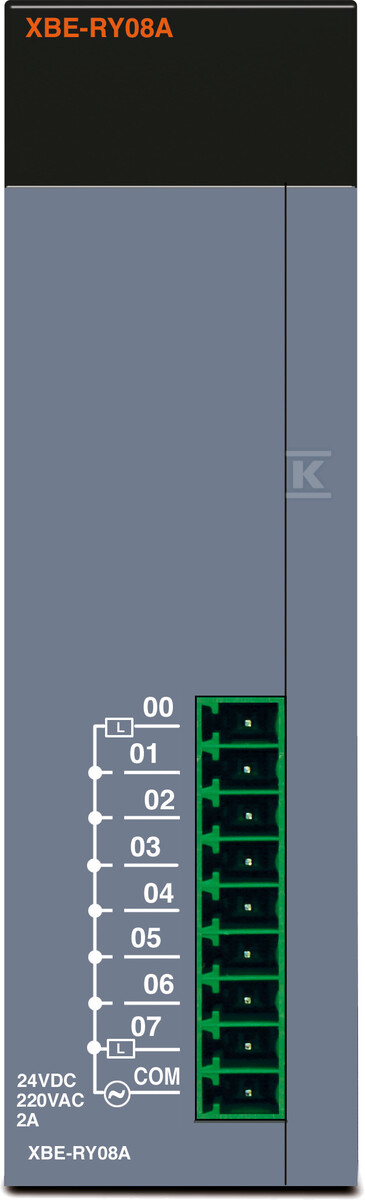

Цей модуль вихідних цифрових сигналів, позначений як XBE-RY08A, розширює можливості компактних контролерів LS Electric на вісім незалежних вихідних реле. Це ідеальне рішення для додатків, що вимагають керування пристроями з різною характеристикою навантаження, від простих сигналів увімкнення/вимкнення до керування нагрівальними елементами або двигунами. Модуль забезпечує надійне перемикання ланцюгів і легко інтегрується з існуючими системами автоматизації.

Характеристика та застосування

XBE-RY08A використовує реле для гальванічної ізоляції між контролером і навантаженням, що підвищує безпеку та стійкість до перешкод. Кожен з восьми виходів має спільний контакт COM, що дозволяє ефективно використовувати ресурси. Модуль особливо корисний у промислових додатках, де потрібне керування пристроями напругою 24VDC або 220VAC. Завдяки цьому він знаходить застосування в системах автоматизації будівель, керуванні машинами та виробничим обладнанням, а також у багатьох інших сферах.

Ключові особливості та переваги

• 8 незалежних вихідних реле: Дозволяє керувати багатьма пристроями за допомогою одного модуля.
• Спільний контакт COM: Оптимізує використання ресурсів і спрощує підключення.
• Широкий діапазон напруг: Підтримка як навантажень DC (до 125V) так і AC (до 250V) дозволяє гнучко адаптуватися до різних додатків.
• Номінальний струм 2A на вихід / 5A на COM: Забезпечує достатню потужність для керування більшістю стандартних навантажень.
• Легка установка: Модуль має гвинтові клеми, що полегшує і прискорює монтаж та підключення проводів.
• Термін служби реле: Механічний термін служби сягає 20 мільйонів циклів, а електричний при номінальному навантаженні – понад 100 тисяч циклів, гарантуючи довготривалу та надійну роботу.
• Швидкий час реакції: Час перемикання становить 10ms (ON) і 12ms (OFF), що дозволяє точно керувати процесами.
• Сумісність з ПЛК LS Electric XGB: Безпроблемна інтеграція з системами автоматизації LS Electric.
• Безпека: Гальванічна ізоляція забезпечує захист від перешкод і пошкоджень.

Технічні характеристики

Модуль XBE-RY08A характеризується наступними параметрами:

• Номінальна напруга навантаження AC: 250VAC
• Номінальна напруга навантаження DC: 125VDC
• Номінальний струм виходу: 2A
• Номінальний струм COM: 5A
• Мінімальна напруга/струм ввімкнення: 5VDC / 1mA
• Споживання струму (всі виходи ON): 220mA
• Метод підключення: Гвинтові клеми
• Вага: 80g

Модуль призначений для роботи в промисловому середовищі та відповідає відповідним нормам безпеки. Забезпечує стабільну та надійну роботу в широкому діапазоні робочих температур. Пам'ятайте про правильний вибір перерізу проводів (0,3–0,75 mm²) для забезпечення правильної роботи та безпеки установки.
