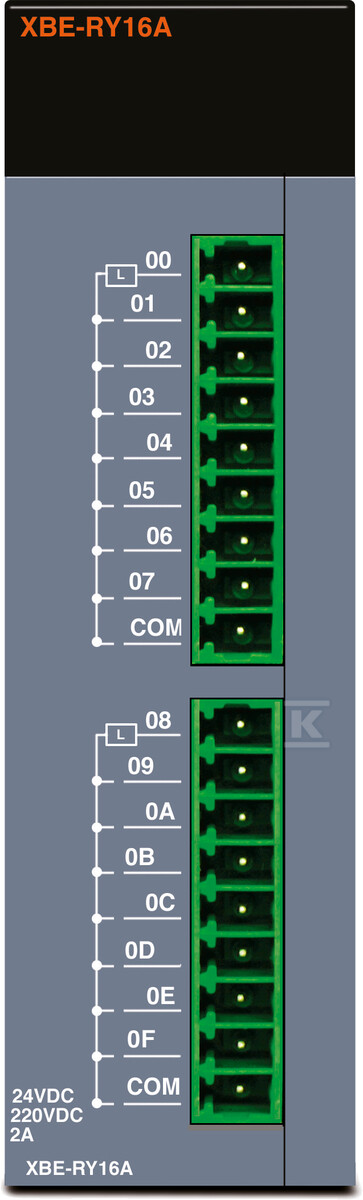

Модуль цифрових виходів релейного типу для компактних контролерів, 16DO-Relay, гвинтові з'єднання XBE-RY16A

Модуль цифрових виходів для контролерів – надійна система керування навантаженнями

Цей модуль цифрових виходів, оснащений 16 реле, розширює можливості компактних контролерів. Він призначений для ефективного керування різноманітними навантаженнями як у промислових застосуваннях, так і в системах автоматизації будівель. Завдяки використанню реле, модуль забезпечує гальванічну ізоляцію між контролером і керованим ланцюгом, що підвищує безпеку та стійкість до перешкод.

Будова та застосування

Модуль XBE-RY16A розроблений для співпраці з контролерами LS Electric XGB, але може бути використаний і з іншими системами керування, якщо вони відповідають вимогам щодо напруги та струму. Він знаходить застосування в додатках, що вимагають надійного перемикання навантажень різної потужності – від простих сигналів тривоги до керування двигунами та нагрівачами. Завдяки двом ізольованим спільним контактам (COM), можна створювати незалежні ланцюги керування. Гвинтові з'єднання полегшують монтаж і підключення проводів.

Ключові особливості та переваги

• 16 незалежних релейних виходів: Дозволяє керувати великою кількістю пристроїв за допомогою одного модуля.
• Реле Форми A (SPST): Стандартна конфігурація реле забезпечує сумісність з широким спектром навантажень.
• Два ізольованих спільних контакти (COM): Збільшує гнучкість конфігурації та дозволяє створювати незалежні ланцюги. Кожен COM обслуговує 8 виходів.
• Струмонесуча здатність 2A/точка, 5A/COM: Дозволяє керувати різними типами навантажень помірної потужності.
• Номінальна напруга 125 VDC / 250 VAC: Широкий діапазон робочих напруг забезпечує універсальність застосування.
• Змінна світлова індикація стану виходу LED: Полегшує діагностику та моніторинг роботи системи.
• Можливість використання зовнішніх запобіжників: Підвищує безпеку установки та захищає від перевантажень (потрібно користувачем).
• Стійкість до перешкод: Забезпечена завдяки гальванічній ізоляції між контролером і керованим ланцюгом.
• Широкий діапазон робочих температур (0–55°C): Дозволяє працювати у складних промислових умовах.

Експлуатаційні параметри

Модуль XBE-RY16A характеризується високою надійністю та тривалим терміном служби. Реле забезпечують до 100 000 циклів перемикання при повному навантаженні (200VAC / 1.5A або 240VAC / 1A). Час реакції на ввімкнення становить менше 10мс, а на вимкнення менше 12мс, що дозволяє швидко та точно керувати процесами. Важливо також забезпечити відповідний захист від перенапруги та мінімальну напругу/струм навантаження (5VDC / 1mA) для правильної роботи модуля. Провідники повинні мати переріз від 0.3 до 0.75 мм², а їхній зовнішній діаметр не повинен перевищувати 2.8 мм.
