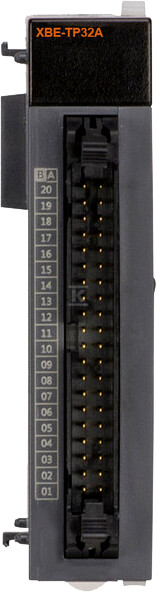

Модуль цифрових виходів на транзисторах для компактних контролерів, 32DO-PNP, Підключення конекторне - потрібен кабель XBE-TP32A

Модуль цифрових виходів для ПЛК – надійне керування ланцюгами

Цей модуль цифрових виходів, призначений для компактних ПЛК LS Electric XGB, розширює можливості вашої системи автоматизації. Він пропонує 32 незалежні транзисторні виходи типу PNP, ідеальні для керування різноманітними пристроями та ланцюгами. Модуль особливо корисний у додатках, що вимагають точного та швидкого перемикання навантажень напругою 12-24 VDC.

Будова та застосування

Модуль XBE-TP32A використовує технологію фотопарних з'єднань для гальванічної ізоляції, що підвищує стійкість до перешкод і забезпечує безпечну роботу. Транзисторні виходи PNP (sourcing) вимагають підключення навантаження до маси, а живлення подається через модуль. Для підключення проводів необхідний спеціальний кабель XBE-TP32A та конекторний роз'єм 40-pin (XTB-40H - доступний окремо). Завдяки цьому монтаж і демонтаж модуля є швидким і зручним.

Модуль знаходить застосування в:

• Автоматизації промисловості – керування двигунами, клапанами, нагрівачами та іншими виконавчими пристроями.
• Системах моніторингу та аварійного сповіщення – сигналізація станів роботи, запуск аварійних процедур.
• Машинах і пристроях спеціального призначення – адаптація функціональності до конкретних потреб.
• Додатках, що вимагають високої щільності виходів – мінімізація витрат на кабелі та простору в шафі керування.

Характеристики та переваги

• Висока продуктивність: 32 незалежні виходи дозволяють керувати великою кількістю пристроїв за допомогою одного модуля.
• Швидка дія: Час реакції виходу становить менше ніж 1 мс, що забезпечує точне керування навіть у динамічних додатках.
• Безпека: Гальванічна ізоляція за допомогою фотопарних з'єднань захищає ПЛК від пошкоджень, спричинених перенапругою або перешкодами у вихідному ланцюзі.
• Гнучкість: Можливість конфігурації часу реакції дозволяє оптимізувати роботу модуля для різних типів навантажень.
• Надійність: Широкий діапазон робочих температур (-25°C до 70°C) та висока стійкість до вібрацій та електромагнітних перешкод гарантують стабільну роботу у важких промислових умовах.
• Практичні параметри: Максимальний струм навантаження на один вихід становить 0,2 А, а на одну спільну точку (COM) – 2 А, що дозволяє керувати більшістю стандартних навантажень.
• Простий монтаж: Конекторний роз'єм полегшує підключення проводів, а спеціальний кабель XBE-TP32A забезпечує надійне електричне з'єднання.
• Широкий діапазон напруг живлення: Модуль може працювати при напрузі живлення 12/24 VDC ± 10%, що збільшує його універсальність.

Модуль XBE-TP32A – це надійне та ефективне рішення для професіоналів та монтажників систем промислової автоматизації, які потребують надійного способу розширення можливостей своїх ПЛК LS Electric XGB.
