Модуль цифрових входів для компактних контролерів, 32DI, Підключення конекторне - потрібен кабель, 24VDC XBE-DC32A

Модуль цифрових входів для компактних контролерів

Цей модуль цифрових входів, призначений для компактних контролерів LS Electric XGB, розширює можливості системи на 32 незалежні входи. Це ідеальне рішення для додатків, що вимагають великої кількості вхідних точок, таких як системи промислової автоматизації, виробничі лінії або моніторинг процесів. Модуль дозволяє легко підключити датчики, перемикачі та інші пристрої, що генерують цифрові сигнали 24VDC.

Характеристики та застосування

Модуль XBE-DC32A використовує фотоізоляцію кожного з входів, що забезпечує високу стійкість до перешкод і підвищує безпеку системи. Завдяки цьому він надійний навіть у складних промислових умовах. Вхідні сигнали обробляються та передаються до контролера PLC, який на їх основі приймає відповідні рішення. Модуль знаходить застосування всюди, де потрібен контроль стану багатьох бінарних сигналів – від простих систем сигналізації до складних технологічних процесів.

Будова та монтаж

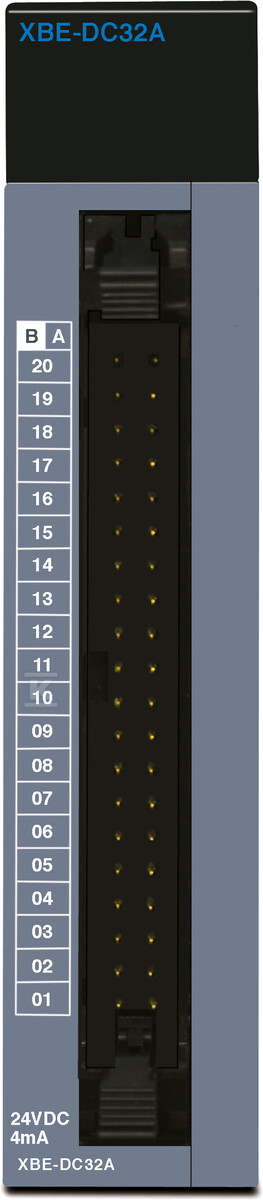

Модуль має 40-контактний роз'єм, що вимагає використання спеціального кабелю (наприклад, C40HH-xxSB-XBI) та клемної колодки XTB-40H (доступні окремо). Така конструкція забезпечує надійне та безвідмовне електричне з'єднання. Вбудовані світлодіоди сигналізують стан кожного з входів, полегшуючи діагностику та обслуговування. Компактні розміри модуля дозволяють його монтувати в обмеженому просторі. Відповідна конструкція дозволяє працювати при температурі від 0 до 55°C, що робить його універсальним рішенням для різних робочих середовищ. Варто пам'ятати про дерейтинг температури вище 50°C – на 5% на кожен градус Цельсія вище цієї величини, максимум до 25% при 55°C.

Ключові особливості:

• 32 незалежні цифрові входи: Дозволяє підключити велику кількість датчиків та пристроїв.
• Напруга живлення 24VDC: Стандартна напруга в промисловій автоматиці.
• Фотоізоляція: Забезпечує високу стійкість до перешкод і підвищує безпеку системи.
• Світлодіодна індикація: Полегшує діагностику стану входів.
• Компактні розміри: Дозволяють монтувати в обмеженому просторі.
• Широкий діапазон робочих температур: Від 0 до 55°C (з урахуванням дерейтингу).
• Стійкість до вібрацій та електромагнітних перешкод: Гарантує стабільну роботу у складних промислових умовах.
• Відповідність нормам IEC: Підтверджує високу якість та безпеку продукту.

Модуль характеризується 32 вхідними точками, живленням 24VDC та вхідним струмом 4mA. Діапазон робочої напруги знаходиться в межах 20.4–28.8 VDC, а напруга включення становить мінімум 19 VDC при струмі мінімум 3mA. Напруга виключення становить максимум 6 VDC при струмі максимум 1mA, а вхідний опір становить 5.6 kΩ. Час реакції (Off → On) є конфігурованим і становить від 1 до 100 мс (за замовчуванням встановлено на 3мс).

Ці значення підтверджують міцність виконання та точність роботи модуля XBE-DC32A, роблячи його надійним елементом кожної системи промислової автоматизації.
