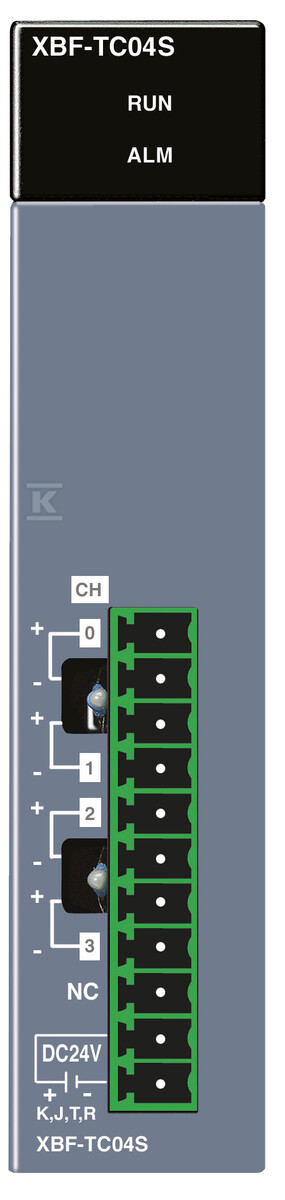

Модуль аналогових входів термопари для компактних контролерів, 4 канали, гвинтові з'єднання XBF-TC04S

Модуль аналогових входів термопари для компактних контролерів

Цей модуль аналогових входів термопари, призначений для компактних контролерів, розширює можливості вимірювання температури в системах автоматизації. Він дозволяє підключити чотири незалежні датчики термопари, забезпечуючи точне зчитування температури в широкому діапазоні. Модуль XBF-TC04S монтується збоку контролера, що полегшує інтеграцію та оптимізує використання простору в шафі керування.

Характеристика та застосування

Модуль XBF-TC04S сумісний з контролерами серій SU, ULTRA та H, пропонуючи гнучке рішення для різноманітних промислових застосувань. Він знаходить застосування в системах моніторингу та контролю температури в виробничих процесах, системах HVAC (опалення, вентиляція та кондиціонування), а також у додатках, пов'язаних з контролем якості та безпеки. Можливість безпосереднього підключення датчиків термопари або використання компенсаційних кабелів дозволяє адаптувати установку до специфічних вимог даного проекту.

Переваги та вигоди

• Універсальність: Підтримка різних типів термопар (K, J, T, R) дозволяє адаптуватися до конкретних потреб вимірювання.

• Широкий діапазон вимірювання: Модуль дозволяє вимірювати температуру в діапазоні від -200.0°C до 1700.0°C (залежно від типу термопари).

• Легка установка: Гвинтові з'єднання забезпечують швидке та надійне підключення до датчиків термопари.

• Компактний розмір: Монтаж збоку контролера дозволяє заощадити місце в шафі керування.

• Надійність: Відповідність нормам EMC забезпечує стабільну роботу в промисловому середовищі.

• Точність вимірювання: Можливість використання компенсаційних кабелів мінімізує помилки вимірювання, спричинені різницею температур на з'єднаннях.

• Гнучкість: Можливість підключення безпосередньо датчика або використання компенсаційного кабелю залежно від відстані точки вимірювання від модуля.

Конструкція та монтаж

Модуль XBF-TC04S характеризується міцною конструкцією та високою якістю виконання. Монтаж відбувається шляхом замикання модуля на DIN-рейці або безпосередньо на контролері (залежно від моделі). Гвинтові з'єднання полегшують підключення проводів від датчиків термопари. Важливо використовувати екрановані кабелі та заземлення екрану до затиску заземлення PLC, щоб мінімізувати електромагнітні перешкоди та забезпечити точність вимірювань. У випадку довгих проводів рекомендується використовувати подовжувачі з матеріалу зі схожою температурною характеристикою до датчика, щоб уникнути помилок, що виникають внаслідок різниці термоелектричних потенціалів.
