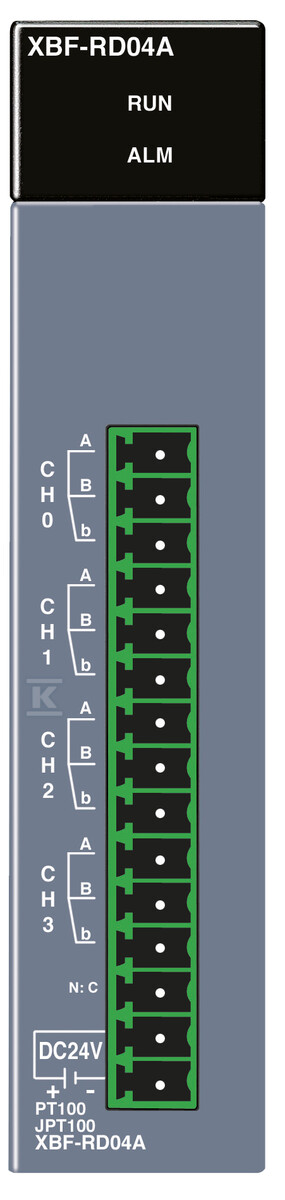

Модуль аналогових входів резистивних RTD до компактних контролерів, 4 канали, гвинтові з'єднання XBF-RD04A

Модуль аналогових входів RTD для компактних контролерів

Цей модуль розширення, призначений для контролерів LS Electric серій STANDARD, HIGH та ULTRA, дозволяє вимірювати температуру з резистивних датчиків RTD (PT100 та JPT100). Він монтується збоку контролера та забезпечує 4 незалежні канали вимірювання. Це ідеальне рішення для застосувань, які потребують точного моніторингу температури в промислових процесах.

Конструктивні особливості та застосування

Модуль XBF-RD04A розроблено з урахуванням легкої інтеграції з системами автоматизації. Можливість підключення датчиків RTD у конфігураціях 2-, 3- та 4-провідної забезпечує гнучкість у виборі методу вимірювання. Він пристосований до роботи в широкому діапазоні температур навколишнього середовища (0-55°C) та вологості (5-95% RH), що гарантує надійну роботу навіть у складних промислових умовах. Використання високоякісних компонентів забезпечує точність вимірювання на рівні ±0.3% (при температурі навколишнього середовища 25°C).

Переваги та вигоди

• Універсальність: Підтримка датчиків PT100 та JPT100 у різних конфігураціях проводів (2, 3, 4).
• Точність: Точність вимірювання ±0.3% забезпечує достовірні дані про температуру.
• Легка установка: Монтаж збоку контролера спрощує підключення та конфігурацію системи.
• Надійність: Широкий діапазон робочих температур та висока стійкість до перешкод гарантують стабільну роботу у вимогливих промислових середовищах.
• Сумісність: Призначений для контролерів LS Electric серій STANDARD, HIGH та ULTRA.
• Захист від перешкод: Рекомендується уникати прокладання ліній живлення поруч із проводами сигналів RTD, щоб мінімізувати ризик індукованих перешкод.
• Системні вимоги: Для правильної конфігурації системи потрібна версія XBC типу H(V1.7 або вище), SU(V1.0 або вище) або U(V1.0 або вище) та версія XEC типу H(V1.1 або вище), SU(V1.0 або вище) або U(V1.0 або вище).

Експлуатаційні та екологічні параметри

Модуль XBF-RD04A розроблено для роботи в промислових умовах, що характеризуються змінними механічними та кліматичними навантаженнями. Він виявляє стійкість до вібрацій з частотою 5-8,4 Гц з амплітудою 3,5 мм та постійних вібрацій з частотою 8,4-150 Гц з прискоренням 9,8 м/с². Температура роботи знаходиться в діапазоні від 0 до 55°C, а відносна вологість повинна підтримуватися між 5 та 95% без конденсації водяної пари. Гарантія на продукт становить 18 місяців з дати виробництва, з урахуванням умов, описаних виробником (LS Electric).
