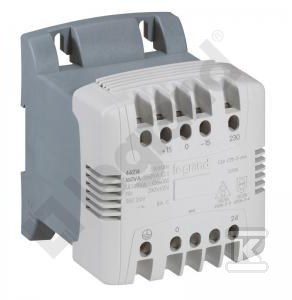

Трансформатор із фільтром 230-24 V 63 VA 044212

Професійний трансформатор керування та безпеки для промислових установок

Трансформатор 044212 — це компактний однофазний пристрій потужністю 63 VA, розроблений спеціально для промислового застосування, що потребує високого рівня безпеки. Завдяки конструкції трансформатора безпеки та з гальванічною розв'язкою, він забезпечує гальванічне розділення первинного та вторинного кіл, а також зниження напруги з діапазону 215-415V до стабільних 24V AC.

Електричні параметри та гнучкість живлення

Пристрій пропонує шість різних первинних напруг: 215V, 230V, 245V, 385V, 400V та 415V із допуском ±15%, що дозволяє оптимально адаптуватися до реальних умов мережі. Вторинна напруга залишається стабільною на рівні 24V AC, що ідеально підходить для більшості систем керування. Відносна напруга короткого замикання, що становить 9.09%, гарантує хорошу стабілізацію напруги при змінах навантаження.

Повна видима потужність 63 VA згідно з нормами IEC та CSA забезпечує достатню продуктивність для типових кіл керування. Додатково пристрій може працювати з допустимою миттєвою потужністю 88 VA при коефіцієнті потужності cos φ = 0.5, що дозволяє обробляти короткочасні стрибки навантаження, характерні для електричних приводів.

Механічна конструкція та умови експлуатації

Трансформатор розмірами 94×85×113mm розроблений для монтажу на стандартну DIN-рейку (модульна версія), що значно спрощує встановлення в промислових розподільчих щитах. Ступінь захисту IP2X та стійкість до механічних ударів IK04 забезпечують базовий захист від випадкового дотику до активних частин та від незначних механічних пошкоджень.

Клас ізоляції матеріалу згідно з нормою IEC 85 — це клас B, що означає максимальну робочу температуру обмоток до 130°C. На практиці виробник визначив максимальну робочу температуру пристрою на рівні 50°C, що забезпечує великий запас термічної безпеки.

Безпека та відповідність стандартам

Як трансформатор безпеки, пристрій відповідає найвищим стандартам захисту від ураження електричним струмом. Ізоляція між первинною та вторинною обмотками становить аж 4510V, що гарантує ефективне гальванічне розділення кіл високої та низької напруги. Активні частини захищені спеціальним кожухом, що додатково підвищує рівень безпеки експлуатації.

Продукт має сертифікати UL recognition (cULus) і постачається з повною технічною документацією польською, англійською та французькою мовами. Рекомендованим захистом є запобіжник типу gG або автоматичний вимикач з характеристикою C, підібраний відповідно до первинного струму.

Електричні з'єднання здійснюються за допомогою надійних гвинтових клем, які забезпечують надійне кріплення проводів різного перерізу. Клеми належним чином марковані відповідно до стандартів, що полегшує правильне встановлення технічним персоналом.
