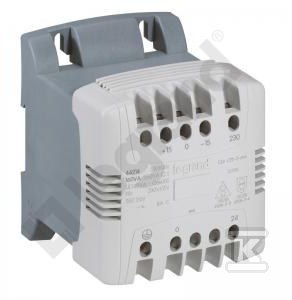

Трансформатор із фільтром 230-24 V 100 VA 044213

Трансформатор безпеки та гальванічної сепарації для систем керування

Трансформатор керування 044213 — це професійне рішення, що забезпечує як безпечну гальванічну сепарацію, так і адаптацію напруги для систем автоматики. Пристрій потужністю 100 VA забезпечує стабільну вторинну напругу 24 V AC, водночас пропонуючи гнучкість щодо первинних напруг від 215 V до 415 V.

Конструкція та технічні параметри

Пристрій виконаний як трансформатор безпеки та сепараційний, що гарантує подвійний захист у застосуваннях, які потребують найвищих стандартів безпеки. Сердечник не є тороїдальним, що забезпечує компактну конструкцію з розмірами 94×94×113 mm.

Ізоляційні матеріали класу B згідно з IEC 85 забезпечують тривалу термічну стабільність при типових промислових навантаженнях. Корпус зі ступенем захисту IP2X захищає від дотику пальцем та від доступу до небезпечних частин. Додатково стійкість до ударів IK04 гарантує механічну міцність у складних умовах монтажу.

Застосування в системах автоматики та керування

Трансформатор ідеально підходить для розподільчих щитів керування, де необхідне безпечне живлення допоміжних ланцюгів. Вторинна напруга 24 V AC є стандартним рівнем для більшості систем промислової автоматики, що забезпечує сумісність із реле, контролерами PLC та сигнальними модулями.

Гнучкість первинних напруг (215 V, 230 V, 245 V, 385 V, 400 V, 415 V) дозволяє адаптувати пристрій до різних систем живлення — від стандартних побутових установок до промислових мереж із підвищеними параметрами. Модульний монтаж на DIN-рейку спрощує встановлення в існуючих розподільчих щитах.

Робочі параметри та експлуатаційна безпека

Пристрій характеризується відносним напруженням короткого замикання 8.5%, що забезпечує хорошу стабілізацію напруги при змінах навантаження. З'єднання здійснюються за допомогою надійних гвинтових клем, що дозволяють надійно підключити провідники різних перерізів.

Варто звернути увагу на відсутність стійкості до короткого замикання — пристрій потребує зовнішнього захисту від надструму згідно з чинними монтажними нормами. Конструкція не пристосована для монтажу на PCB або як автотрансформатор.

Відповідність сертифікатам UL та технічна документація підтверджують найвищі стандарти якості та експлуатаційної безпеки цього рішення для професійних електричних установок.
