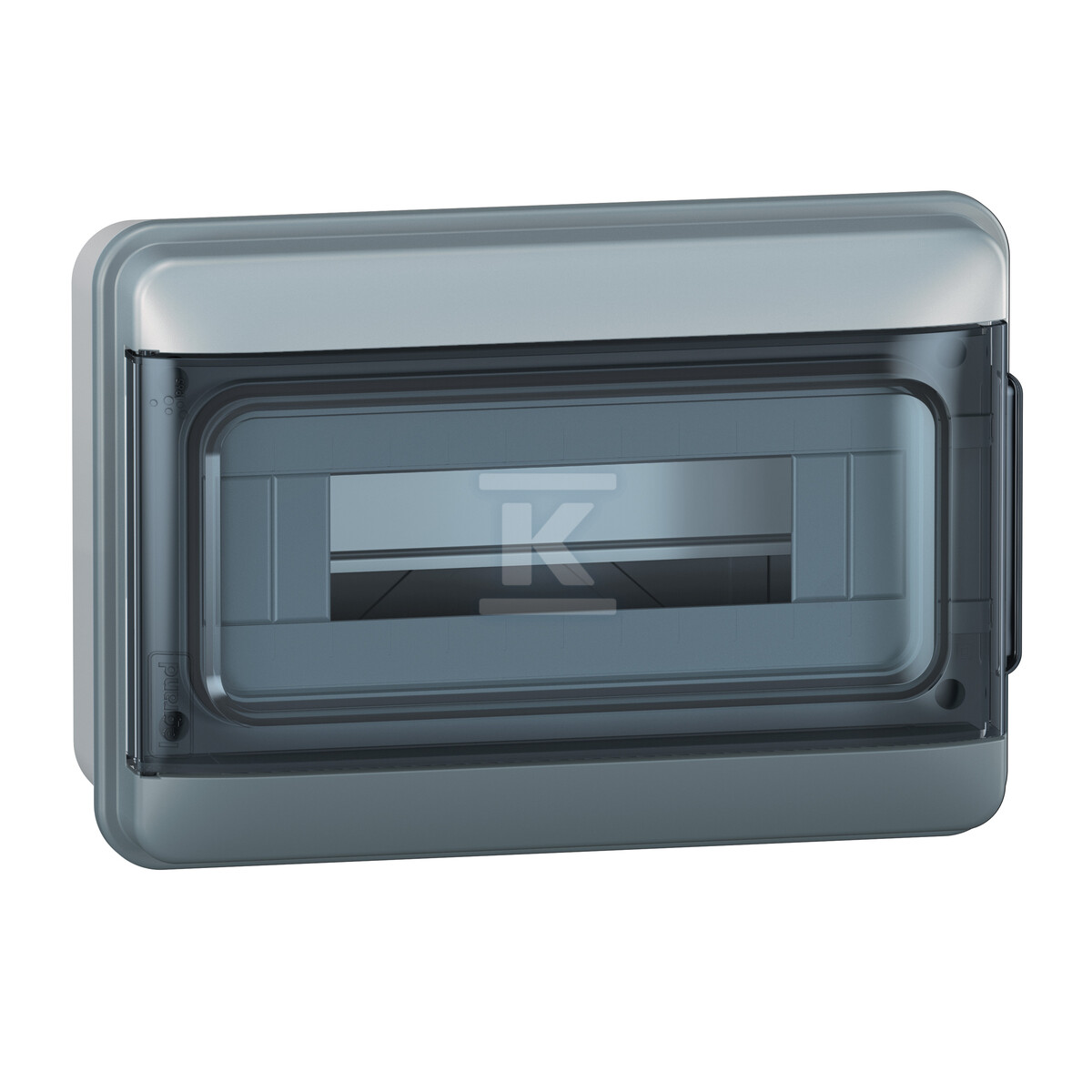

Накладний розподільчий щит PlexoS 12 модулів IP65 601892

Професійний розподільчий щит для складних умов

Накладний розподільчий щит PlexoS — це водонепроникний корпус класу IP65, розроблений для інсталяцій, що потребують найвищого захисту від зовнішніх факторів. Завдяки міцній конструкції з пластику, стійкого до УФ-випромінювання, та прозорим дверцятам, прозора кришка дозволяє контролювати апаратуру без відкриття корпусу.

Конструкція та матеріали корпусу

Корпус виготовлений з високоякісного пластику, який характеризується стійкістю до УФ-випромінювання та розмірною стабільністю з часом. Світло-сірий колір (RAL 7035) корпусу в поєднанні з темно-сірою кришкою (RAL 7046) забезпечує естетичний вигляд протягом усього терміну експлуатації. Прозорі дверцята дозволяють контролювати стан електричної апаратури без необхідності відкривати корпус, що значно підвищує рівень експлуатаційної безпеки.

Ступінь захисту IP65 гарантує повну стійкість до пилу та струменів води з будь-якого напрямку, а ударостійкість IK07 захищає від механічних пошкоджень. Конструкція відповідає вимогам II класу захисту, що робить її безпечною у використанні навіть у складних умовах навколишнього середовища.

Місткість та внутрішня організація

Простора внутрішня камера вміщує 12 модулів DIN, розміщених в одному ряду, що дозволяє будувати розгалужені електричні системи. Ширина 281 mm при глибині 102 mm забезпечує достатньо простору для модульної апаратури — від автоматичних вимикачів та реле часу до передових комунікаційних модулів та автоматики.

DIN-рейка постачається в комплекті разом із спеціалізованими клемними шинами заземлення (PE) та нейтралі (N), що усуває потребу в додатковій купівлі монтажних елементів. Система організації проводів дозволяє естетично та безпечно прокладати кабелі всередині корпусу.

Практичне застосування

Завдяки високому класу захисту виріб знаходить застосування у легкій та важкій промисловості, загальному будівництві та сервісній інфраструктурі. Накладна конструкція дозволяє швидкий монтаж на рівних поверхнях без необхідності підготовки спеціальних ніш.

Прозорі дверцята особливо корисні в застосунках, що потребують частого контролю стану апаратури — системах сигналізації, керування освітленням чи автоматизації будівель. Можливість контролю без відкриття корпусу мінімізує ризик порушення герметичності та забезпечує безперервність роботи захищених пристроїв.

Монтаж та експлуатація

Інсталяція потребує закріплення на стабільній поверхні з дотриманням правильного ущільнення всіх з'єднань. Спеціальні кабельні вводи дозволяють прокладати проводи зі збереженням заявленого класу герметичності IP65. Після завершення монтажу апаратури слід звернути особливу увагу на правильне закриття дверцят — належне притискання є ключовим для підтримки захисних параметрів.

Зовнішні розміри 285×200×106 mm дозволяють оптимально використовувати монтажний простір при збереженні повної внутрішньої функціональності. Глибина вбудовування 102 mm гарантує достатньо місця для модульної апаратури та свободу прокладання кабелів.

Безпека та сертифікація

Продукт відповідає вимогам європейських норм щодо електричної безпеки та захисту від факторів навколишнього середовища. II клас захисту усуває необхідність додаткового заземлення корпусу, спрощуючи процес інсталяції в районах з проблематичним заземленням.

Система клемних шин PE/N забезпечує правильні еквіпотенціальні з'єднання та нейтральну точку для електричної інсталяції. Прозора кришка не впливає негативно на електромагнітні параметри пристроїв, що монтуються всередині корпусу.
