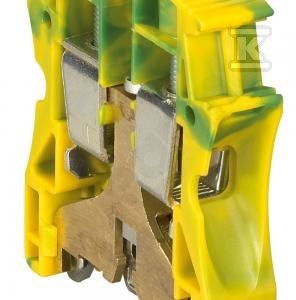

Муфта Viking 1 тор 35 mm2 PE 037175

З'єднувач для захисного провідника PE з гвинтовим з'єднанням

З'єднувач Viking 3 марки Legrand — це професійний елемент електричних інсталяцій, призначений спеціально для з'єднання захисних провідників PE. Продукт забезпечує безпечну та надійну безперервність контуру захисту між двома провідниками — як одножильними, так і багатожильними.

Конструкція та матеріали виготовлення

Ізоляційний корпус виготовлено з термопластичного матеріалу класу V2 згідно з UL94, що гарантує відповідну стійкість до високих температур та самозагасання у разі займання. Розміри пристрою становлять лише 15×63×54,5 мм, що робить його компактним рішенням навіть у тісних розподільчих щитах.

Особливою конструктивною рисою є металева ніжка, яка дозволяє використовувати монтажну шину як додатковий захисний провідник. Ергономічна форма входу провідників значно полегшує їх введення під час монтажу.

Робочі параметри та сумісність

Пристрій працює при номінальному струмі 125A та напрузі до 800V, що дозволяє застосовувати його у більшості низьковольтних інсталяцій. Діапазон робочих температур становить від -5°C до +40°C, забезпечуючи стабільну роботу в типових умовах розподільчих щитів.

Перерізи підключаних провідників:

• Одножильні: 2,5-50 mm²
• Багатожильні без наконечника: 2,5-50 mm²
• Багатожильні з гільзовим наконечником: 4-35 mm²

Монтаж здійснюється на стандартній шині DIN TH-35mm, а продукт має сертифікацію вибухозахищеного виконання Ex-e.

Застосування та функціональність

З'єднувач належить до сімейства Viking 3 — системи модульних клемних блоків, що дозволяють створювати багатоланкові конфігурації. Кожен блок має 1 рівень та 2 затискні позиції (1 вхід + 1 вихід), що дозволяє легко забезпечити безперервність контуру.

Система оснащена 2 зонами для гребінок вирівнювання потенціалів для автоматичного встановлення, а спеціальний штифт для з'єднання блоків утримує їх між собою, полегшуючи маніпуляції та забезпечуючи ідеальне вирівнювання на шині.

Зелено-жовтий колір ідентифікує продукт як елемент, призначений для захисних контурів PE — така кольорова гама є галузевим стандартом для цього типу електричних з'єднань.
