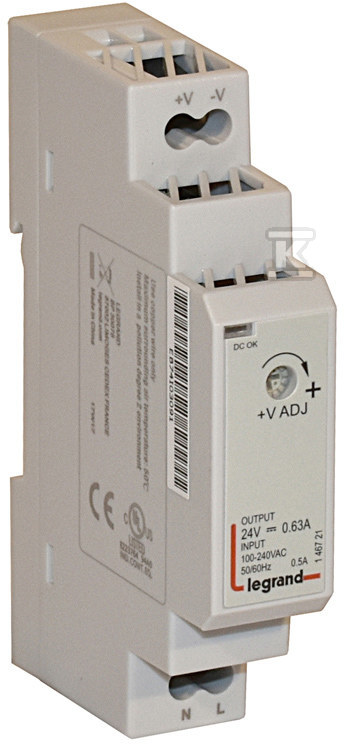

Модульний однофазний імпульсний блок живлення DC 24 V - 15 W 146721

Компактне рішення для живлення модульних розподільчих щитів

Модульний однофазний імпульсний блок живлення DC 24V потужністю 15W — це професійний пристрій, розроблений спеціально для встановлення в електричних розподільчих щитах. Завдяки компактній конструкції, що займає лише один модуль (17,5mm ширини), він є ідеальним рішенням для застосувань, що потребують стабільної вихідної напруги в обмеженому просторі.

Електричні параметри та функціональність

Блок живлення працює в широкому діапазоні вхідних напруг 100-240V AC/DC, що робить його універсальним рішенням для різних енергосистем. Вихід 24V DC потужністю 15W і струмом 0,63A забезпечує стабільне живлення для широкого спектра промислових споживачів та автоматики.

Ключовою особливістю є регульована вихідна напруга в діапазоні 21,6-29V, яку можна точно налаштувати відповідно до вимог конкретного застосування. Технологія імпульсного живлення з повною стабілізацією гарантує постійні вихідні параметри незалежно від коливань вхідної напруги чи навантаження.

Пристрій має вбудований захист від короткого замикання, який автоматично перериває роботу у разі виникнення несправностей у вихідному ланцюзі. Ця функція захищає як сам блок живлення, так і підключені пристрої від пошкодження.

Конструкція та монтаж

Компактний корпус розміром 17,5×90×54,5mm розроблений відповідно до модульних стандартів, займаючи рівно одне місце на DIN-рейці. Конструкція передбачає монтаж виключно на монтажну рейку — прямий монтаж на стіну не передбачений.

Електричні з'єднання здійснюються через гвинтові клеми з перерізом 2,5mm², що забезпечує надійне та тривале з'єднання проводів. Клеми належним чином промарковані, що полегшує правильне встановлення та подальшу ідентифікацію під час сервісних робіт.

Живлення підводиться знизу, що є стандартним рішенням для модульних розподільчих щитів і дозволяє впорядковано прокладати проводи.

Умови роботи та відповідність нормам

Пристрій адаптований для роботи в широкому діапазоні температур від -30°C до +50°C, що дозволяє використовувати його як у опалюваних приміщеннях, так і в промислових установках зі змінними термічними умовами. Робоча частота становить 50-60Hz.

Ступінь захисту корпусу — IP20, що забезпечує базовий захист від дотику до активних частин, а також від проникнення твердих тіл розміром понад 12,5mm. Цей клас захисту є стандартним для пристроїв, що монтуються всередині розподільчих щитів.

Блок живлення відповідає вимогам для систем безпеки, що підтверджує його придатність для живлення систем автоматики безпеки та застосувань, критичних для безперервності технологічних процесів.

Продукт має сертифікат UL listed (cULus-E223674), що підтверджує відповідність міжнародним стандартам електричної безпеки.
