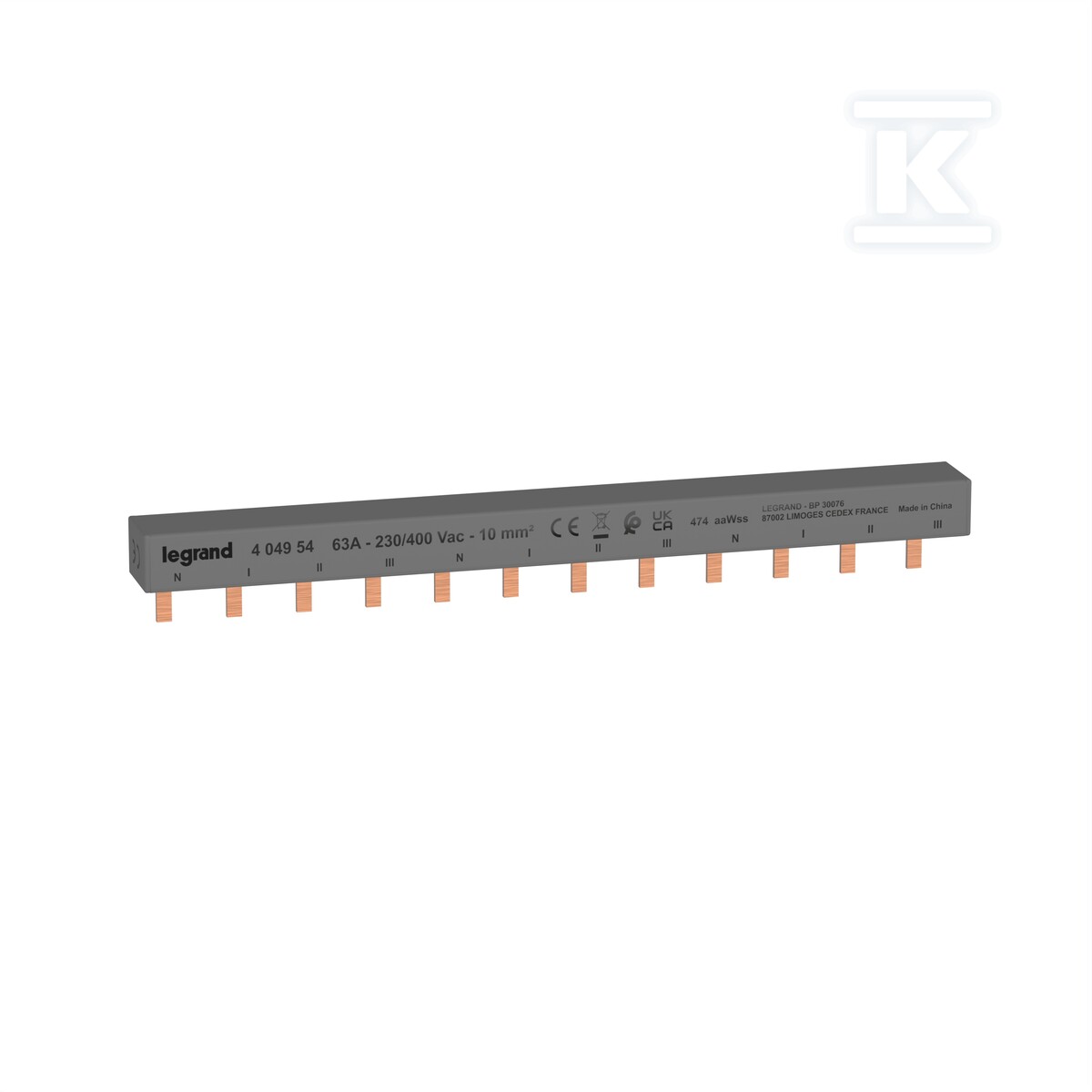

Гребінчаста шина, 4P, 63A 3 модулі BIS4-3PN-12 404954

Застосування та конструкція гребінкової шини

Гребінкова шина BIS4-3PN-12 — це горизонтальна шина живлення, призначена для швидкого та безпечного з'єднання модульних пристроїв у електричних розподільчих щитах. Чотириполюсна конструкція (4P) дозволяє одночасно живити три фази та нейтральний провідник, що робить її ідеальним рішенням для трифазних інсталяцій.

Конструкція шириною 3 модулів дозволяє монтувати максимум 3 модульних пристрої, забезпечуючи компактне встановлення у стандартних розподільчих шафах. Шина довжиною 213 mm відповідає одному ряду модулів, а відстань між точками підключення становить 17,8 mm, що гарантує оптимальний розподіл елементів.

Переріз 10 mm² забезпечує належну провідну поверхню для струмів до 63A, зберігаючи при цьому компактні розміри. Шина є заводською ізольованою та доступною у сірому кольорі, що полегшує ідентифікацію під час монтажу.

Електричні параметри та безпека

Пристрій працює при максимальній номінальній напрузі Ue = 400V, що дозволяє застосовувати його у типових промислових та комерційних інсталяціях. Номінальний тривалий струм Iu = 63A гарантує відповідну струмонесучу здатність для більшості розподільчих застосувань.

Безпеку інсталяції забезпечують параметри короткого замикання: умовний струм короткого замикання Iq = 0,63 kA та витримуваний короткочасний струм Icw = 1,2 kA. Ці значення визначають стійкість шини до наслідків можливих коротких замикань у колі.

Імпульсна напруга 2 kV свідчить про високу стійкість до атмосферних перенапруг та перенапруг при комутації. Шина пристосована для підключення пристроїв, оснащених нейтральним провідником (N), але не має допоміжних контактів.

Монтаж та умови експлуатації

Монтаж шини надзвичайно простий завдяки можливості підрізання під будь-який розмір — користувач може підігнати довжину під конкретну кількість встановлюваних пристроїв. Ця гнучкість усуває необхідність використання додаткових дистанційних елементів або дозволяє вручну скоротити стандартну довжину.

Пристрій може працювати при температурах від -20°C до +50°C, що дозволяє монтаж як у опалюваних приміщеннях, так і в неопалюваних розподільчих щитах. Температура зберігання становить від -40°C до +70°C, що забезпечує широкі логістичні можливості.

Конструктивна висота становить 27,7 mm, що дозволяє здійснювати монтаж навіть у неглибоких розподільчих щитах.
