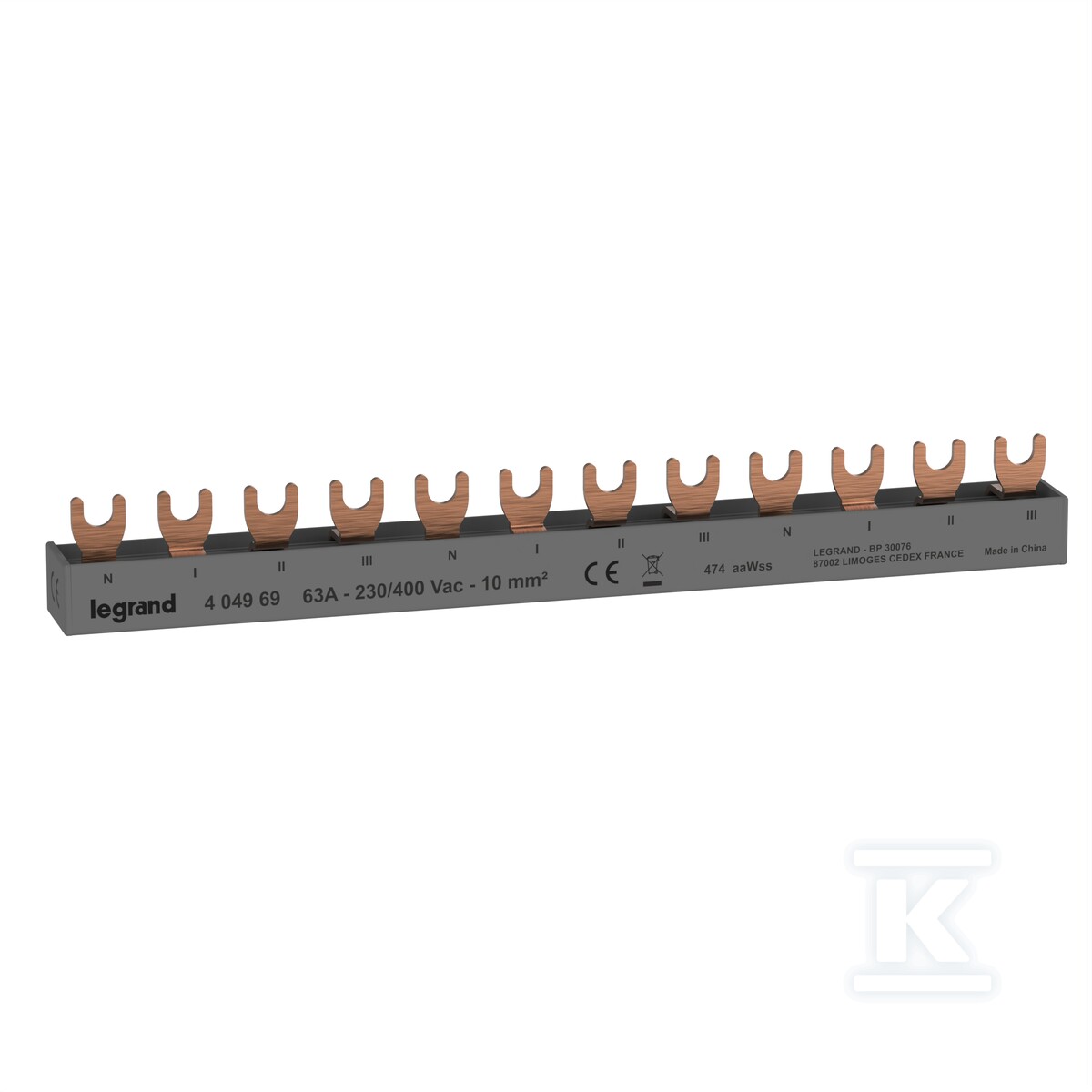

Гребінчаста шина, 4P, 63A 3 модулі BI4-3PN-12 404969

Застосування та призначення

Горизонтальна шина живлення гребінкового типу є ключовим елементом розподільних систем, що забезпечує ефективний розподіл трифазного живлення в електричних інсталяціях. Чотириполюсна конструкція (4P) забезпечує рівномірний розподіл електроенергії на максимум три модульні пристрої, що монтуються у стандартному розподільчому щиті.

Шина шириною 3 модулів та довжиною 1 ряд адаптована для роботи в промислових та житлових умовах, пропонуючи компактне встановлення при збереженні повної функціональності системи живлення.

Електричні параметри та безпека роботи

Пристрій працює із номінальним струмом 63A та максимальною робочою напругою 400V, що дозволяє обслуговувати більшість стандартних навантажень у трифазних інсталяціях. Переріз провідника 10 mm² гарантує мінімізацію енергетичних втрат та відповідну струмову продуктивність.

Система забезпечує високий рівень безпеки завдяки номінальній імпульсній напрузі 2 kV та номінальному умовному струму короткого замикання Iq, що становить 0,63 kA. Додатково номінальний короткочасний витримуваний струм Icw зі значенням 1,2 kA захищає інсталяцію від наслідків коротких замикань.

Монтаж та системна сумісність

Стандартні відстані між контактами, що становлять 17,8 mm, дозволяють здійснювати монтаж у більшості доступних модульних розподільчих щитів різних виробників. Шина адаптована для підрізання під розмір, що значно підвищує гнучкість конфігурації інсталяції.

Конструкція дозволяє швидко підключати модульні пристрої без необхідності використання додаткових силових проводів, що спрощує процес монтажу та скорочує час встановлення.

Конструктивні особливості та матеріали

Шина виготовлена з високоякісних ізоляційних матеріалів у сірому кольорі, що забезпечують довговічність та стійкість до умов навколишнього середовища. Ізоляція гарантує безпечну роботу та захищає від випадкового торкання елементів під напругою.

Пристрій працює в широкому діапазоні температур: від -20°C до +50°C під час експлуатації, а зберігатися може при температурах від -40°C до +70°C. Конструктивна висота становить лише 26,8 mm, що дозволяє економити місце в розподільчому щиті при збереженні повної функціональності системи трифазного живлення.
