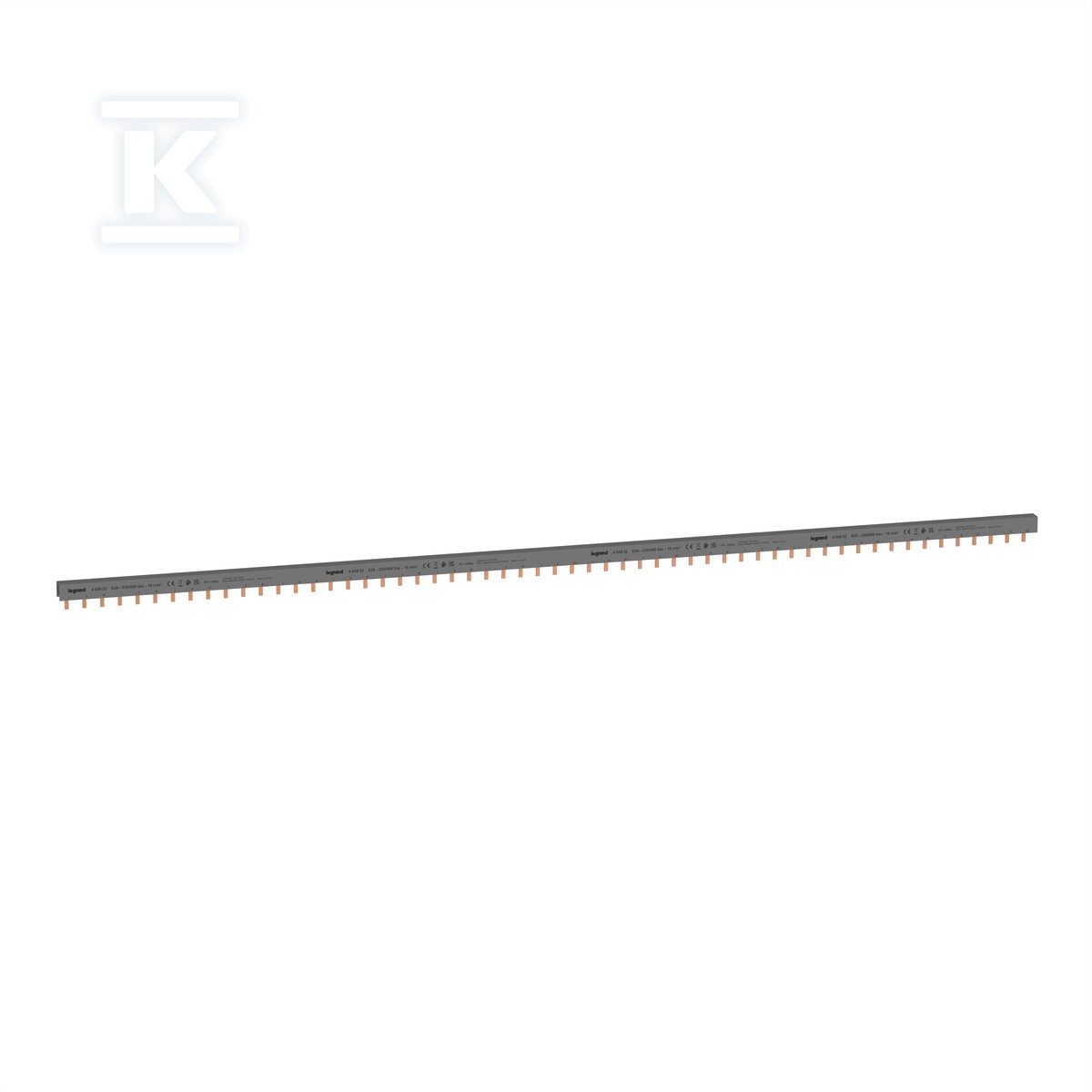

Гребінчаста шина, 3P, 80A 19 модулів BIS3-3P-57 404952

Трифазна шина живлення для модульних розподільчих щитів

Гребінчаста шина BIS3-3P-57 — це професійне рішення для розподілу електроенергії в трифазних інсталяціях. Розроблена спеціально для модульних розподільчих щитів шириною 19 модулів, вона дозволяє безпечно та ефективно підключити до 19 пристроїв, забезпечуючи повну сумісність із трифазними системами.

Конструкція та електричні параметри

Шина виконана у вигляді горизонтальної шини живлення довжиною 1 метр із перерізом провідника 16 mm², що забезпечує оптимальну електропровідність при постійному навантаженні 80A. Конструкція враховує стандартні відстані між контактами, що становлять 17,8 mm, що гарантує ідеальну відповідність типовим модульним апаратам, що монтуються на DIN-рейку.

Триполюсна система (3P) підтримує трифазні інсталяції з робочою напругою до 400V, забезпечуючи при цьому високу стійкість до перенапруг завдяки номінальній імпульсній напрузі 2kV. Шина має повну ізоляцію сірого кольору, що усуває ризик ураження струмом під час монтажу та експлуатації.

Безпека та сумісність

Пристрій був спроектований з думкою про максимальну безпеку використання. Номінальний умовний струм короткого замикання 0,63kA та номінальний короткочасний витримуваний струм 1,2kA гарантують ефективний захист від наслідків можливих коротких замикань в інсталяції.

Шина призначена для систем без нейтрального провідника (N) та без пристроїв із допоміжними контактами, що спрощує конфігурацію інсталяції та мінімізує потенційні джерела проблем. Робоча температура в діапазоні від -20°C до +50°C та температура зберігання від -40°C до +70°C забезпечують надійність у різних умовах навколишнього середовища.

Монтаж та адаптація

Однією з ключових особливостей продукту є можливість підрізання під будь-який розмір, що дозволяє точно підібрати шину до конкретного розподільчого щита або набору пристроїв. Ширина, виражена кількістю модулів (19), дозволяє легко планувати розміщення апаратів у стандартному модульному розподільчому щиті.

Монтаж шини є інтуїтивно зрозумілим — горизонтальне кріплення дозволяє швидко підключити багато апаратів одночасно, значно прискорюючи процес електричної інсталяції. Конструкція підтримує швидке підключення багатьох пристроїв у розподільчому щиті, що робить її ідеальним рішенням як для нових інсталяцій, так і для модернізації існуючих розподільчих систем.
