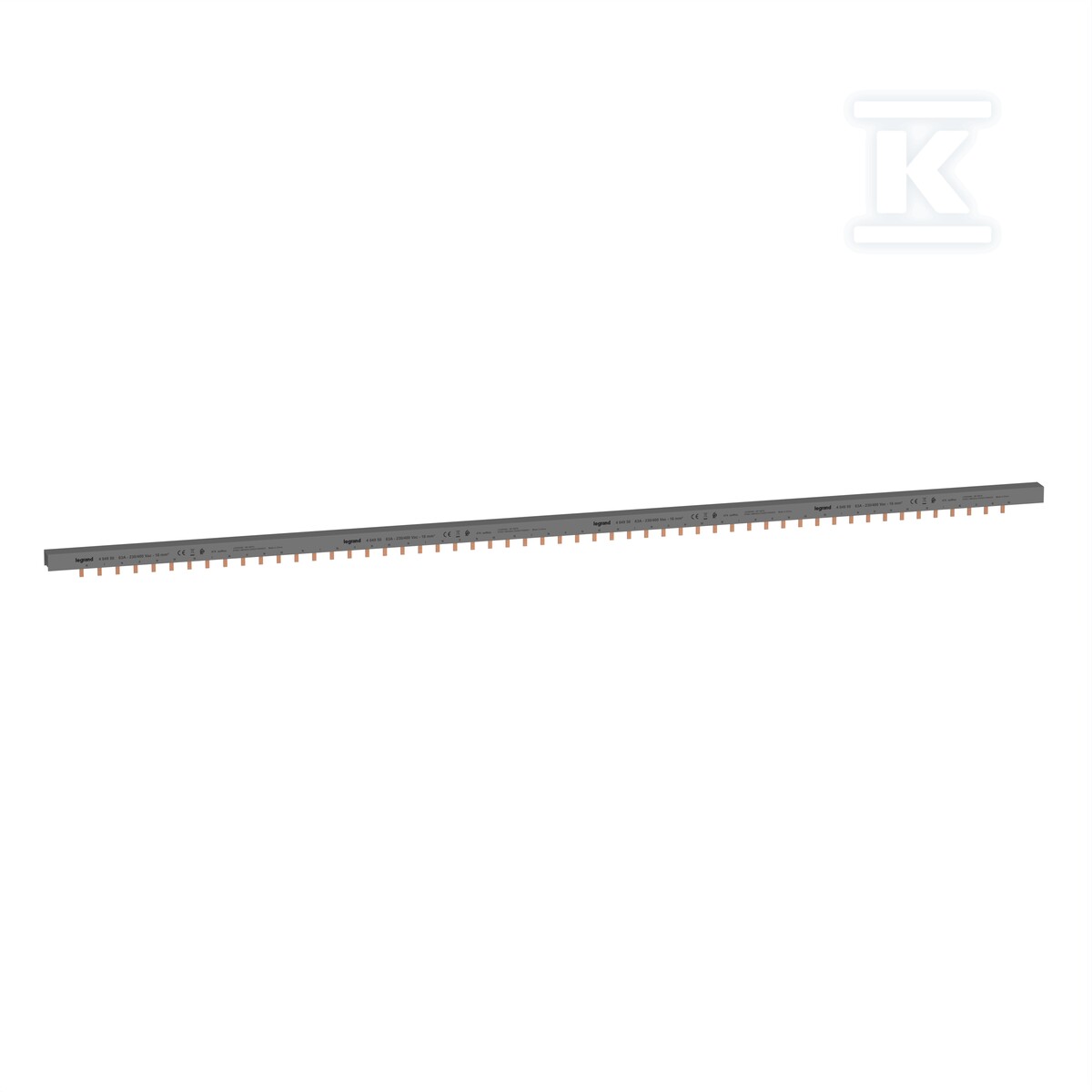

Гребінчаста шина, 2P, 80A 28 модулів BIS2-3PN-56 404950

Професійне рішення для модульних розподільних щитів

Горизонтальна штифтова шина живлення є ключовим елементом розподільних систем, що забезпечує ефективне живлення груп пристроїв у трифазних інсталяціях. Продукт розроблений з думкою про максимальну гнучкість монтажу при дотриманні найвищих стандартів електричної безпеки.

Конструкція та електричні параметри

Шина виготовлена з високоякісних провідних матеріалів із поперечним перерізом 16mm², що гарантує оптимальну провідність струму до 80A при робочій напрузі 400V. Двополюсна конструкція була спеціально збалансована для трифазних систем, забезпечуючи рівномірний розподіл навантаження між фазами.

Розміри продукту становлять 1 метр довжини при ширині, що відповідає 28 модулям (ширина, виражена кількістю модулів), що дозволяє підключити максимум 28 пристроїв. Відстані між точками підключення становлять 17,8mm, що є стандартним для модульних розподільних щитів.

Безпека та відповідність нормам

Шина має повну ізоляцію та високу стійкість до умов навколишнього середовища. Номінальна імпульсна напруга становить 2kV, а струм короткого замикання досягає 1,2kA (Icw), що забезпечує ефективний захист від наслідків електричних аварій. Номінальний умовний струм короткого замикання IQ досягає значення 0,63kA.

Продукт працює в широкому діапазоні температур: під час монтажу та експлуатації від -20°C до +50°C, а під час зберігання від -40°C до +70°C. Шина відповідає вимогам європейських норм безпеки та має сертифікати відповідності.

Гнучкість монтажу та застосування

Ключовою особливістю є можливість підрізання під розмір, що дозволяє ідеально підігнати шину до конкретного розподільного щита без необхідності використання додаткових з'єднувальних елементів. Шина пристосована до пристроїв, оснащених нейтральним провідником (N), що дозволяє створювати повноцінні системи живлення.

Завдяки компактній конструкції заввишки 30mm шина забезпечує значну економію місця в розподільному щиті, одночасно зберігаючи повну функціональність живлення багатьох контурів. Сірий колір є стандартним рішенням для цього типу електричних інсталяцій.
