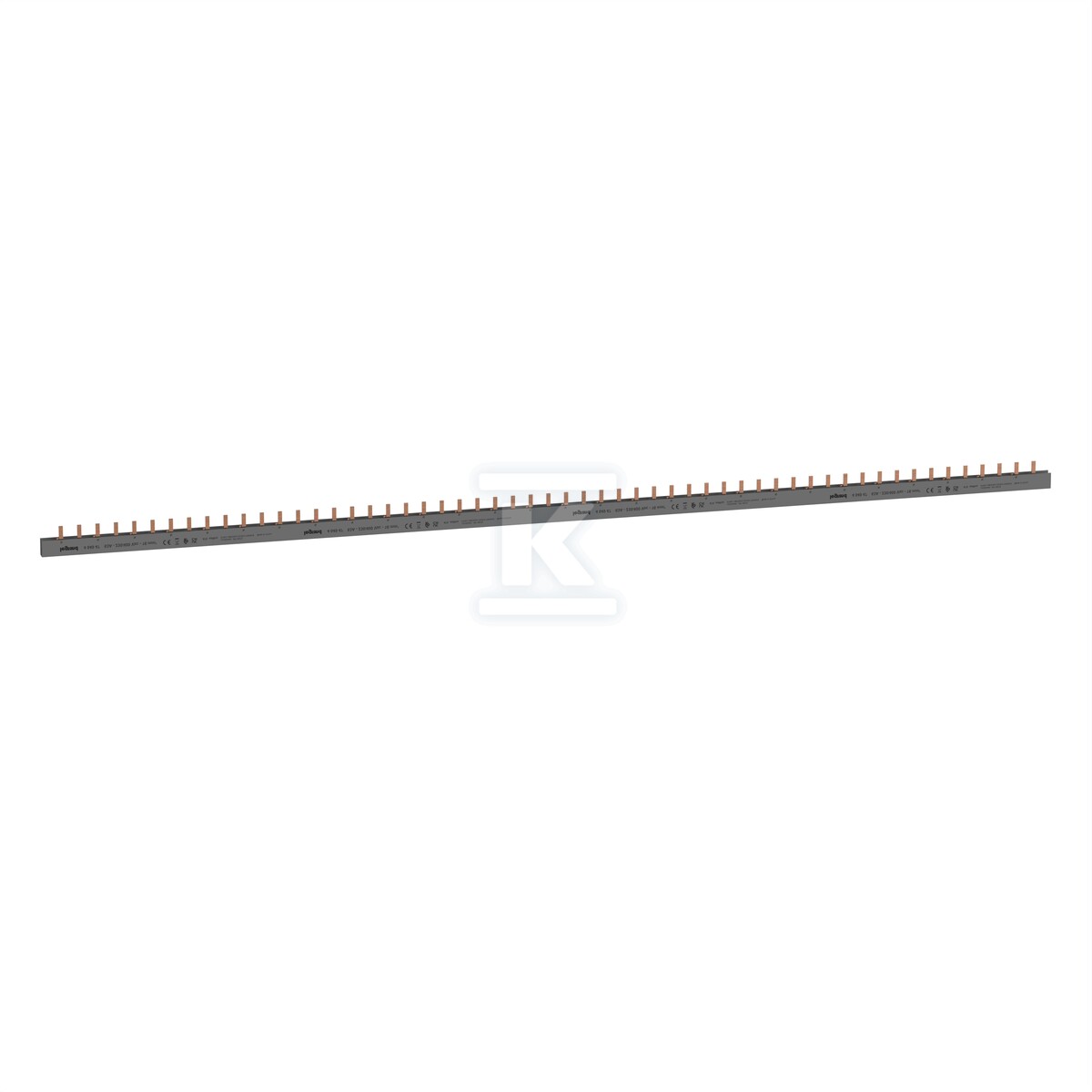

Гребінчаста шина, 2P, 80A 28 модулів BIS2-2P-56 404947

Горизонтальна шина живлення штепсельного типу для модульних розподільчих щитів

Гребінкова шина LEGRAND — це професійний елемент системи модульних розподільчих щитів, розроблений для ефективного живлення електричних пристроїв в однофазних інсталяціях. Двополюсна конструкція BIS2-2P-56 довжиною 1 метр і місткістю 28 модулів дозволяє підключити максимум 28 модульних пристроїв, що робить її ідеальним рішенням для розгалужених електричних інсталяцій.

Конструкція та технічні параметри

Шина виготовлена з високоякісних провідних матеріалів із перерізом 16mm², що гарантує оптимальну провідність струму силою до 80A. Горизонтальна конструкція штепсельного типу забезпечує стабільні електричні з'єднання через гвинтові затискачі модульних пристроїв. Стандартний крок між модулями становить 17.8mm, що відповідає європейським стандартам для модульних розподільчих щитів.

Електричні параметри включають максимальну робочу напругу 400V, номінальний імпульсний струм 2kV та стійкість до струму короткого замикання 1,2kA. Шина є повністю ізольованою і має класичний сірий колір, що полегшує ідентифікацію в інсталяціях.

Гнучкість монтажу та економія простору

Однією з ключових особливостей є можливість підрізання під розмір, що дозволяє точно підлаштувати її під конкретну конфігурацію розподільчої шафи без втрати функціональності. Завдяки компактній конструкції заввишки 29,5mm шина забезпечує значну економію місця в розподільчому щиті, дозволяючи при цьому максимально ефективно використовувати доступний монтажний простір.

Двополюсна шина (2P) забезпечує одночасне живлення двох контурів, підвищуючи безпеку інсталяції та дозволяючи більш гнучке управління електричним навантаженням.

Відповідність та умови експлуатації

Продукт відповідає вимогам європейських норм щодо електричної безпеки та електромагнітної сумісності. Шина пристосована для роботи в температурах від -20°C до +50°C, а зберігатися може в діапазоні від -40°C до +70°C.

Пристрій сумісний з обладнанням, що має нейтральний провід (N), проте не підтримує пристрої з допоміжними контактами. Номінальний умовний струм короткого замикання становить 0,63kA, що забезпечує належний захист від наслідків можливих коротких замикань в інсталяції.
