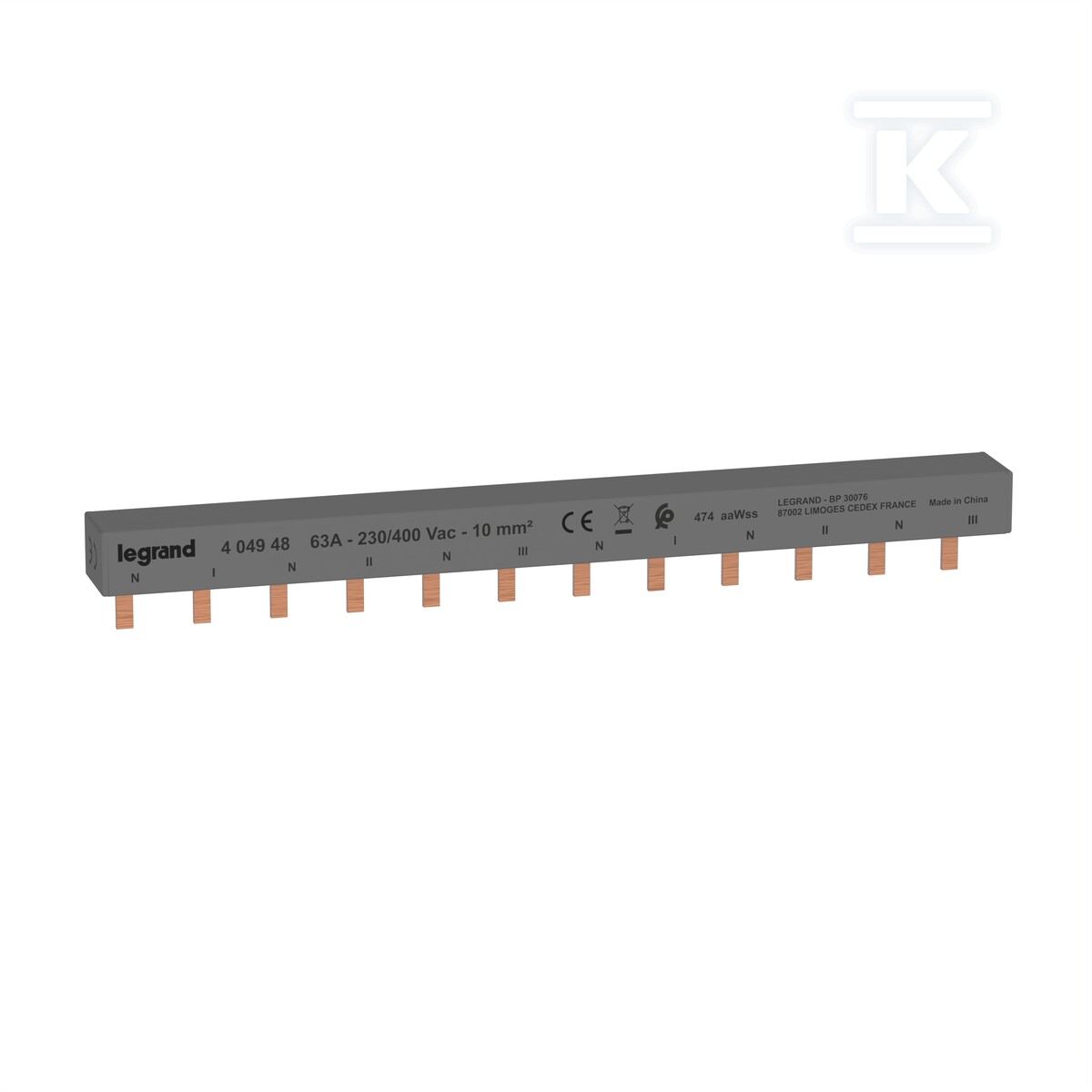

Гребінчаста шина, 2P, 63A 6 модулів BIS2-3PN-12 404948

Гребінкова шина BIS2-3PN-12 - технічні характеристики

Застосування та конструкція гребінкової шини

Горизонтальна шина живлення штифтового типу є ключовим елементом сучасних модульних розподільчих щитів, забезпечуючи ефективний та безпечний розподіл електроенергії до монтажних пристроїв. 2-полюсна конструкція забезпечує рівномірний розподіл навантаження при перерізі провідника 10mm², що гарантує стабільну роботу всієї електричної інсталяції.

Шина шириною 6 модулів DIN (довжиною 213mm) була спеціально розроблена для горизонтального монтажу в розподільчих щитах, займаючи мінімальний простір при максимальній функціональності. Відстані між елементами, що становлять 17,8mm, забезпечують оптимальну вентиляцію та легкий доступ до точок підключення.

Завдяки можливості підрізання під розмір, шина адаптується до індивідуальних потреб інсталяції, усуваючи марну трату матеріалу та забезпечуючи ідеальну відповідність конкретній конфігурації розподільчого щита.

Електричні параметри та безпека

Шина живлення характеризується високими параметрами струму - номінальний тривалий струм: 63A, що дозволяє живити навіть більш вимогливі модульні пристрої в розподільчому щиті. Максимальна робоча напруга: 400V забезпечує сумісність із більшістю енергетичних систем, що використовуються в житловому та промисловому будівництві.

Безпеку використання гарантують передові захисні параметри: номінальний короткочасний витримуваний струм Icw: 1,2kA та номінальний умовний струм короткого замикання Iq: 0,63kA. Ці параметри забезпечують ефективний захист від наслідків можливих коротких замикань та перевантажень в інсталяції.

Номінальна імпульсна напруга: 2kV захищає підключені пристрої від атмосферних перенапруг та перенапруг в енергомережі. Шина є повністю ізольованою, що усуває ризик ураження струмом під час монтажу та експлуатації.

Монтаж та сумісність

Продукт адаптований для роботи з широким спектром модульних пристроїв, оснащених контактом N (нейтральний провідник), що робить його універсальним рішенням для різних типів електричних інсталяцій. Шина дозволяє підключити максимум 6 модульних пристроїв при збереженні повної функціональності кожного з них.

Стандартні умови роботи включають діапазон температур від -20°C до +50°C, що дозволяє монтаж як у обігріваних, так і в неопалюваних приміщеннях. Продукт може зберігатися в ще ширшому діапазоні температур (-40°C до +70°C) без втрати технічних параметрів.

Конструкція передбачена для пристроїв з гвинтовими контактами, що забезпечує тривалі та надійні електричні з'єднання, стійкі до вібрацій та змін температури. Шина не є сумісною з пристроями, оснащеними додатковими допоміжними контактами - ця інформація є важливою при плануванні конфігурації розподільчого щита.

Сірий колір продукту естетично вписується в стандартну кольорову гаму модульних розподільчих щитів, зберігаючи професійний вигляд всієї електричної інсталяції.
