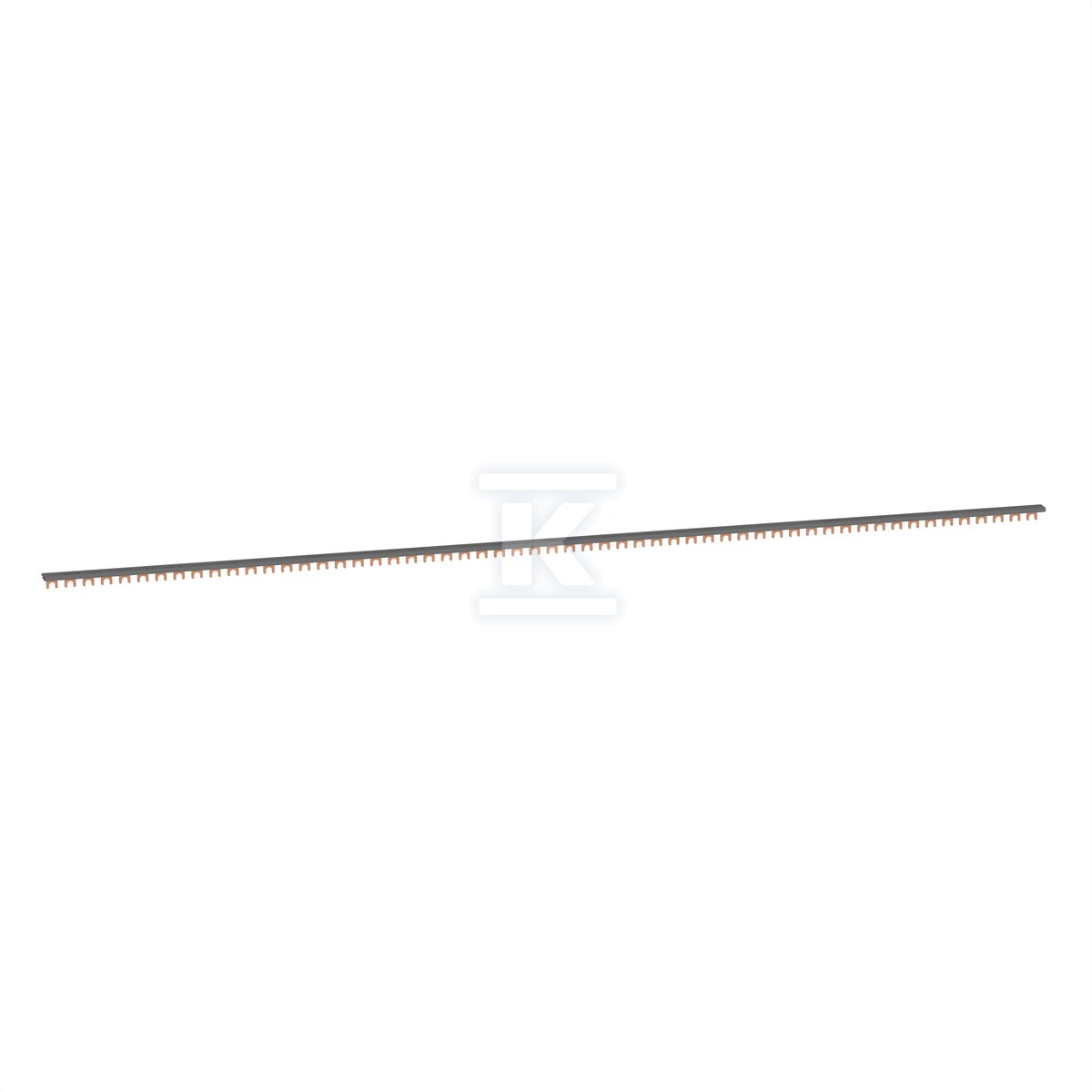

Гребінчаста шина, 1P, 80A 57 модулів BI1-1P-57 404957

Гребінкова шина для розширених модульних інсталяцій

Гребінкова шина BI1-1P-57 — це горизонтальна шина живлення гребінкового типу довжиною один метр, пристосована для підключення максимум 57 модульних пристроїв. Завдяки ширині у 57 модулів та відстані 17.8mm між точками підключення, вона забезпечує ефективний розподіл енергії у розширених електричних інсталяціях.

Однофазна конструкція (1 фаза, одинарний полюс) робить її ідеальною для стандартних побутових та промислових інсталяцій. Шина має переріз 16mm², що гарантує безпечний номінальний струм 80A навіть при одночасному навантаженні багатьма споживачами.

Гнучкість монтажу та системна сумісність

Стандартна довжина шини становить 1 метр, але важливою перевагою є можливість підрізання під розмір відповідно до потреб конкретної інсталяції. Ця гнучкість дозволяє точно підігнати шину під розміри розподільчого щита або панелі.

Шина пристосована для роботи з пристроями, оснащеними гвинтовими клемами, що забезпечує надійні та тривалі електричні з'єднання. Конструкція також враховує сумісність із пристроями, що мають шину N (нейтральний провідник), що дозволяє комплексно живити однофазні споживачі.

Електричні параметри та безпека експлуатації

Система забезпечує максимальну робочу напругу до 400V, що покриває більшість стандартних застосувань у житловому та комерційному будівництві. Шина має повну ізоляцію (з ізоляцією) сірого кольору, що гарантує безпеку використання та естетичність монтажу.

Захисні параметри включають номінальну імпульсну напругу 2kV, а також здатність витримувати струм короткого замикання — умовний струм короткого замикання 0.63kA та короткочасний витримуваний струм 1.2kA. Ці значення забезпечують ефективний захист від наслідків можливих коротких замикань в інсталяції.

Умови роботи та довговічність конструкції

Пристрій стабільно працює в широкому діапазоні температур від -20°C до +50°C, а зберігання можливе в ще ширшому діапазоні від -40°C до +70°C. Конструктивні розміри становлять висоту 15.7mm та глибину 1016mm, що дозволяє здійснювати монтаж у стандартних розподільчих щитах.

Горизонтальна збірна шина розроблена для тривалої експлуатації, пропонуючи надійний розподіл енергії для всієї системи модульних пристроїв, підключених паралельно до одного джерела живлення.
