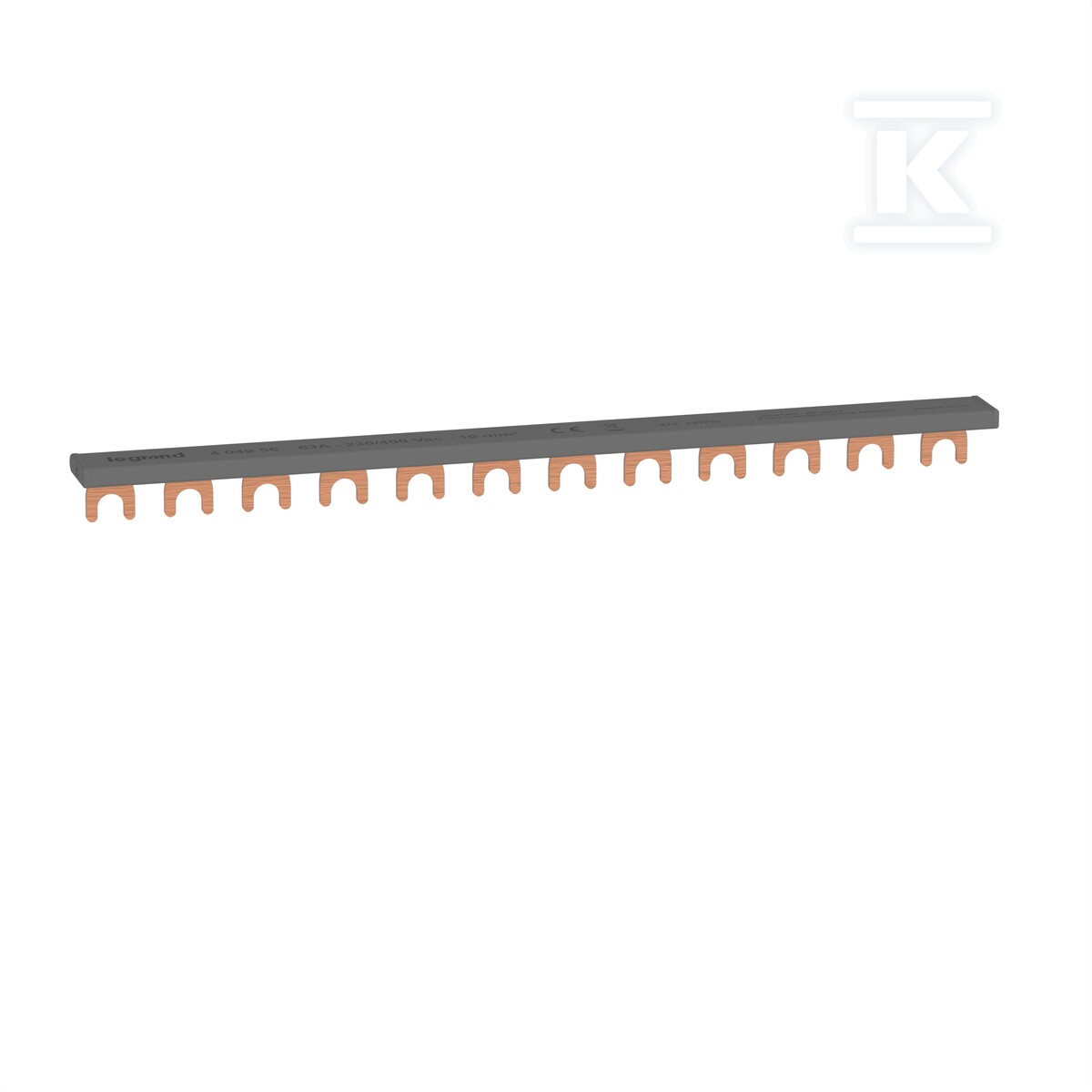

Гребінчаста шина, 1P, 63A 12 модулів BI1-1P-12 404956

Професійна шина живлення для модульних розподільних шаф

Гребінкова шина BI1-1P-12 — це горизонтальний елемент живлення гребінкового типу, призначений для професійних електроустановок у модульних розподільних шафах. Однофазна конструкція шириною 12 модулів дозволяє підключити максимально 12 модульних пристроїв в одному процесі монтажу.

Конструкція та електричні параметри

Шина виготовлена з високоякісних провідникових матеріалів перерізом 10 мм², що забезпечує оптимальну провідність струму з інтенсивністю до 63А. Горизонтальна конструкція характеризується відстанню між контактами 17,8 мм, що відповідає стандартній ширині одного модуля в розподільній шафі.

Ізольований корпус сірого кольору гарантує безпеку використання та захищає від випадкового контакту. Шина пристосована для роботи при температурах від -20°C до +50°C, а зберігання можливе в діапазоні -40°C до +70°C.

Застосування та сумісність

Пристрій призначений для живлення однофазних пристроїв, обладнаних нейтральною шиною (N), що робить його ідеальним рішенням для стандартних житлових та комерційних установок. Максимальна робоча напруга становить 400В, а номінальна імпульсна напруга сягає 2 кВ, забезпечуючи стійкість до перенапруг.

Шину можна обрізати під розмір, що дозволяє точно підігнати її до конкретної кількості пристроїв у розподільній шафі. Загальна довжина становить 210 мм, а конструктивна висота — лише 15,7 мм, що мінімізує займаний простір.

Захисні параметри та продуктивність

Виріб характеризується високими захисними параметрами — номінальний умовний струм короткого замикання 0,63 кА та витримуваний короткочасний струм 1,2 кА. Ці значення гарантують безпечну роботу навіть у разі пошкодження установки.

Конструкція не пристосована для пристроїв з допоміжними контактами, що впливає на її специфічне застосування в стандартних модульних розподільних шафах.
