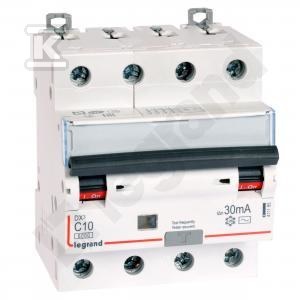

Диференційний автоматичний вимикач P 314 4P C 10 A 30 мА типу AC серії DX3 411185

Захист і безпека в одному пристрої

Диференційно-струмовий вимикач P 314 4P C 10 A 30 mA типу AC серії DX3 — надійне рішення для комплексного захисту електричної установки. Поєднує функції вимикача надструмового та диференційного вимикача, захищаючи від наслідків коротких замикань, перевантажень та електричних ударів. Ідеальний вибір як для електромонтажників, так і для кінцевих користувачів, які цінують безпеку та зручність.

Конструкція та застосування

Цей чотириполюсний вимикач (4P) з номінальним струмом 10 А та характеристикою C призначений для роботи в колах з напругою 400 В і частотою 50 Гц. Характеристика C дозволяє йому повільно реагувати на короткочасні скачки струму, тому він добре витримує запуск пристроїв з двигунами. Номінальний диференційний струм на рівні 30 мА забезпечує ефективний захист людей від ураження струмом. Вимикач має роз’єднуваний нейтральний полюс N, що збільшує функціональність та безпеку установки.

Переваги та користі

• Комплексний захист: поєднання функцій вимикача надструмового та диференційного вимикача в одному пристрої.
• Висока комутаційна здатність: номінальна струмова здатність вимкнення Icn становить 6 кА, а комутаційна здатність відповідно до IEC 60947-2 — 10 кА — забезпечує ефективний захист у разі короткого замикання.
• Зручність у використанні: оснащений тестовою кнопкою для перевірки правильності роботи.
• Компактні розміри: ширина 4 модулі дозволяє оптимально використовувати простір у розподільній коробці (глибина вбудовування — 44 мм).
• Безпека: має блокування, що запобігає випадковому ввімкненню після вимкнення через аварію.
• Універсальність: сумісний з додатковим обладнанням, таким як допоміжні та сигнальні контакти та роз’єднувачі наднапруги.
• Тип AC: призначений для виявлення синусоїдальних струмів утечки, типових для більшості електричних пристроїв.
• Ступінь захисту IP20: забезпечує захист від дотику пальцями та твердими тілами діаметром понад 12,5 мм.

Вимикачі серії DX³ сумісні з системою оптимізованого розподілу енергії HX³, що дозволяє безпровідно підключатися до електричних установок до 125 А. Це сучасне рішення для вимогливих електричних установок.
