Вставний модуль обмежувача T1+T2 8/50 412302

Змінний вставний модуль для обмежувачів перенапруги T1+T2

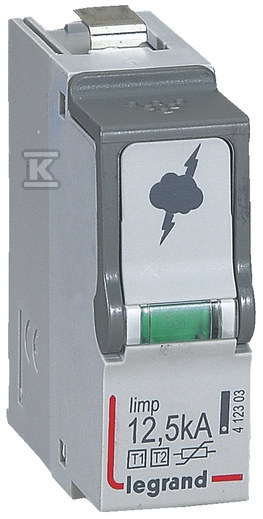

Вставний модуль обмежувача перенапруги Legrand — це змінний модуль, призначений для роботи з обмежувачами серії ON 300 у конфігурації T1+T2 (клас B+C). Продукт є експлуатаційним елементом, що зношується під час роботи, який можна швидко замінити без необхідності демонтажу всього пристрою з розподільчого щита.

Сумісність та призначення

Модуль підходить до всіх версій обмежувачів T1+T2 з імпульсним струмом 8 kA/полюс, тобто до артикулів 412250, 412251, 412253, 412256 та 412257. Залежно від базового варіанту пристрою, вставка забезпечує роботу одно-, дво-, три- або чотириполюсних конфігурацій — як в однофазних (1P), так і в трифазних системах з нейтральним провідником (3P+N).

Продукт призначений для електричних установок без зовнішньої системи блискавкозахисту (LPS), де будівля живиться від повітряної лінії. Обмежувачі цього класу захищають від опосередкованих атмосферних перенапруг, а також від імпульсних струмів, що виникають при перемиканнях у енергомережі.

Робочі параметри та захист

Вставка виконує дві захисні функції в одному модулі:

• Тип 1 (T1) — захищає від прямих ударів струму блискавки з параметрами 10/350 µs, номінальний імпульсний струм становить 8 kA/полюс.
• Тип 2 (T2) — захищає від операційних (комутаційних) перенапруг з параметрами 8/20 µs, номінальний розрядний струм становить 20 kA/полюс, а максимальний — 50 kA/полюс.

Максимальна тривала робоча напруга (Uc) становить 320 VAC для токів L-N та L-PE та 255 VAC для току N-PE. Рівень захисту Up на току L-N при формі хвилі T1 досягає 1,2 kV, а при формі хвилі T2 — 1,7 kV. На току N-PE рівень захисту становить 1,5 kV.

Конструкція на основі варисторів забезпечує швидкий час реакції — менше 25 ns для токів L/N та близько 100 ns для току N-PE.

Сигналізація стану та обслуговування

Модуль оснащений оптичним індикатором, що повідомляє про технічний стан вставки. Зелений колір означає справність пристрою; помаранчевий сигналізує про необхідність заміни вставки. Відкидний важіль, встановлений у вставці, полегшує її виймання з основи обмежувача під час сервісних робіт.

Вставка монтується на DIN-рейку TH-35 мм і займає ширину одного модуля, що розміщується на монтажній шині стандарту EN 60715. Ступінь захисту корпусу — IP20.

Продукт відповідає стандартам EN/IEC 61643-11, які визначають вимоги до пристроїв захисту від перенапруг в установках низької напруги.
