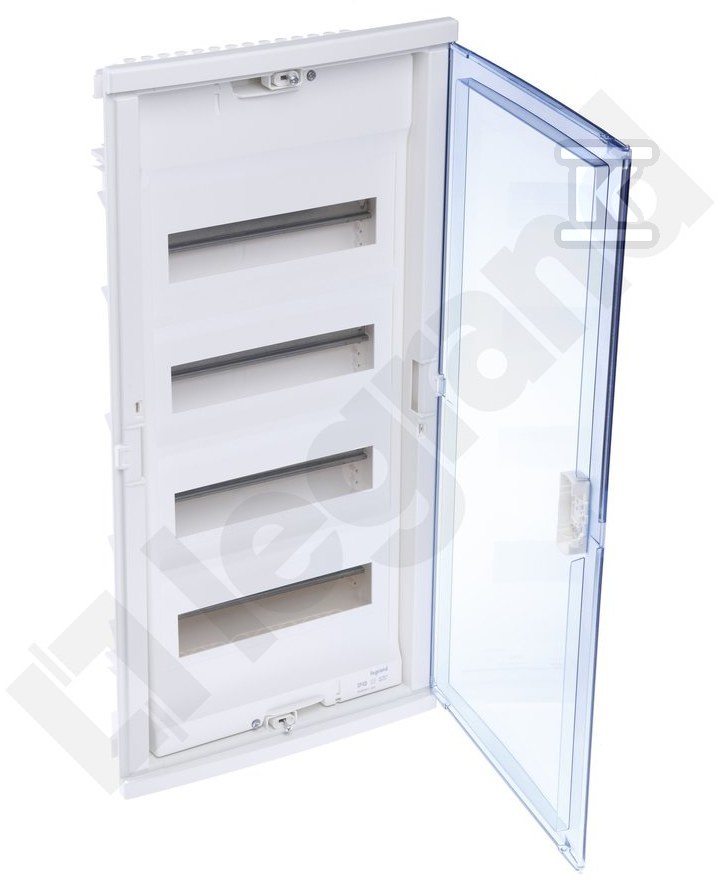

Підрозводна розподільча шафа RWN із прозорими дверцятами та шиною N+PE 4x12 модульна (48 модулів) 602424

Конструкція та розміри

Вбудована під штукатурку розподільча шафа RWN розмірами 330 × 680 × 86,5 mm (ширина × висота × глибина) вміщує 48 модулів, розміщених у 4 рядах — по 12 модулів у ряду. Корпус виготовлений із пластику в білому кольорі RAL 9010, що забезпечує естетичний вигляд та стійкість до корозії.

Глибина монтажу становить 82,5 mm, а ширина вбудовування — 326 mm — ці розміри дозволяють здійснювати монтаж навіть у тонких перегородках. Внутрішній робочий простір має глибину 87 mm, що забезпечує комфорт під час прокладання проводів та монтажу модульного обладнання.

У комплект входять DIN-рейки, що дозволяють кріпити вимикачі, роз'єднувачі та інші модульні елементи.

Система кабелювання

Модель оснащена клемними шинами N+PE — окремі шини для нейтрального та захисного проводів, що спрощує інсталяцію та забезпечує правильну організацію з'єднань. Шини монтуються в будь-якому місці на внутрішньому контурі розподільчої шафи, тому конфігурація робочого простору є гнучкою.

Для легкого введення проводів призначені знімні панелі, розташовані у верхній та нижній частинах корпусу — їх достатньо витиснути або зняти, підлаштовуючи отвори під діаметр кабелів.

Прозорі дверцята та доступ

Прозорі дверцята дозволяють здійснювати поточний контроль стану інсталяції без необхідності відкривати шафу — це економія часу під час оглядів та швидка діагностика. Дверцята можна додатково оснастити циліндричним замком, що захищає доступ до обладнання від сторонніх осіб — це корисно саме в громадських або напівпромислових приміщеннях.

Ступінь захисту корпусу становить IP40 (захист від твердих тіл >1 mm), а механічна міцність — IK07. Другий клас захисту означає базову ізоляцію без необхідності заземлення корпусу.

Застосування та розширення

Розподільча шафа підходить як для житлового будівництва (окремі будинки, квартири), так і для комерційного та промислового секторів. Виробник передбачив можливість розширення та пропонує спеціалізовані аксесуари для монтажу як у суцільні стіни, так і в каркасні конструкції з порожнистих блоків чи гіпсокартону. Розподільчі шафи також можна об'єднувати в комплекти, створюючи більші розподільні вузли.
