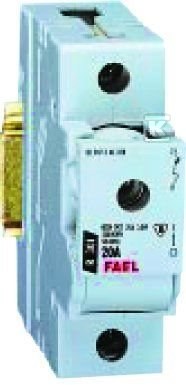

Ізоляційний роз'єднувач із запобіжником, однополюсний, R 301 35A 606607

Двофункціональний захист у компактному корпусі

Вимикач-роз'єднувач із запобіжником R 301 поєднує дві функції в одному пристрої — він дозволяє ізолювати контур та забезпечує захист від перевантаження за допомогою плавкого запобіжника D02. Конструкція, заснована на плавких вставках типу D0, дозволяє швидко відновити живлення після спрацювання захисту шляхом заміни вставки, що є практичним рішенням для промислових та будівельних установок.

Після виймання плавкого запобіжника пристрій створює видимий ізоляційний розрив — важливий елемент процедур безпечної роботи під час технічного обслуговування чи сервісу установок. Вбудований механізм фіксації дозволяє заблокувати роз'єднувач у відкритому положенні, що запобігає випадковому ввімкненню під час сервісних робіт.

Корпус, виготовлений із пластику, забезпечує ступінь захисту IP40 з лицьового боку та клас захисту від впливу навколишнього середовища II, що означає підвищену стійкість до атмосферних умов і усуває необхідність заземлення самого пристрою.

Робочі параметри та струм короткого замикання

Пристрій працює в однополюсній схемі при номінальному струмі 35 A та робочій напрузі до 400 V AC. Напруга ізоляції становить 500 V, а номінальна витримувана напруга імпульсу — 6 kV, що свідчить про надійну ізоляційну конструкцію, здатну справлятися з перенапругами в установці.

Номінальна здатність до витримування струму короткого замикання сягає 50 kA — таке значення дозволяє безпечно переривати високі струми короткого замикання без пошкодження самого роз'єднувача. Категорія використання AC-22B означає, що пристрій підходить для вмикання та вимкнення контурів, що містять змішані резистивні та індуктивні елементи, типові для розподільчих щитів.

Діапазон робочих температур від -26°C до +60°C робить роз'єднувач придатним як для опалюваних приміщень, так і для промислових чи складських об'єктів, де температура може опускатися нижче нуля.

Монтаж та сумісність

Роз'єднувач призначений для опосередкованого монтажу на тримачі TH-35 — популярному елементі в розподільчих щитах. Ширина корпусу становить 1,5 модуля (приблизно 26 мм при модулі 17,5 мм), що дозволяє економічно використовувати простір у розподільчому щиті.

Підключення проводів здійснюється через кабельні клеми, що підтримують переріз від 2,5 до 25 mm² — цей діапазон охоплює як типові монтажні проводи, що використовуються в житлових та комерційних будівлях, так і товсті кабелі, що застосовуються в промислових установках. Гвинтове з'єднання забезпечує тривалий та надійний електричний контакт.

Розміри пристрою становлять 83 × 70,3 × 26,5 mm, а маса становить лише 0,174 kg, що полегшує транспортування та монтаж навіть у важкодоступних місцях.

Продукт призначений для встановлення в розподільчих щитах як елемент розподілу електроенергії — він виконує роль головного роз'єднувача для певної фази, дозволяючи відокремити споживача від мережі живлення перед сервісним втручанням або заміною компонентів.
