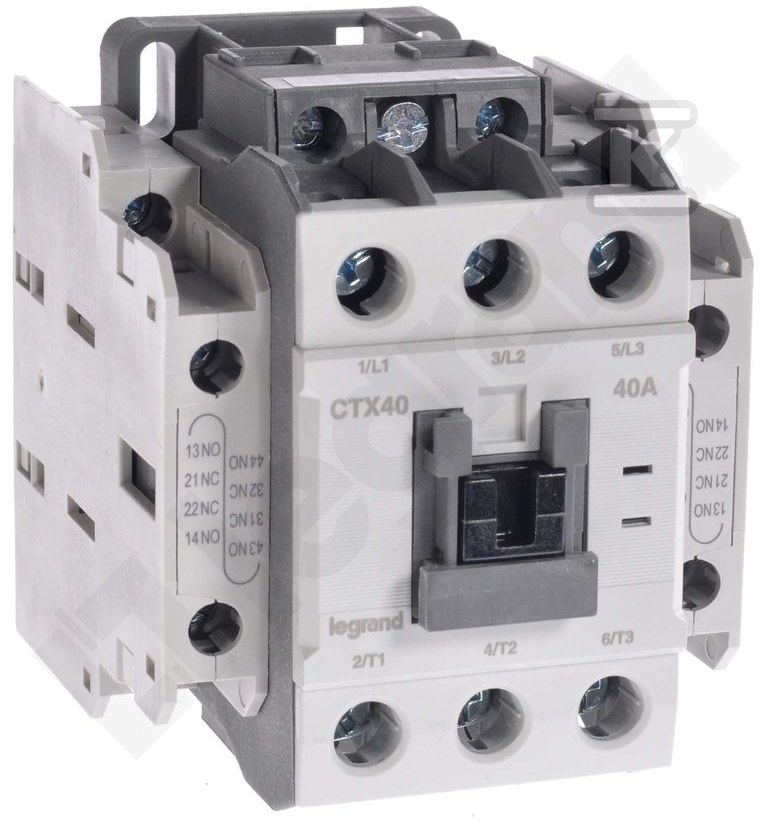

Контактор CTX3 3P 40A 2NO2NC 230V AC 416136

Призначення та можливості застосування

Триполюсний електромагнітний CTX³ з робочим струмом 40 A (категорія AC-3) служить для вмикання та вимикання електричних ланцюгів — насамперед двигунів з короткозамкненим ротором, а також освітлювальних та опалювальних ланцюгів. Номінальна потужність при напрузі 400 V сягає 18,5 kW, що дозволяє йому обслуговувати приводи значної потужності безпосередньо зі стандартної розподільчої шафи.

Пристрій добре проявляє себе як у промислових застосуваннях (виробничі лінії, насоси, вентилятори), так і в будівельних інсталяціях, що потребують певного керування основними ланцюгами. При резистивних навантаженнях (AC-1) він може працювати зі струмом до 60 A, тоді як важкий режим AC-4 (наприклад, імпульсний режим роботи двигуна) допускає потужність до 7,5 kW при струмі 17 A.

Керуюча котушка працює при напрузі 230 V AC. Виробник визначає допустимий діапазон живлення на рівні 195,5-253 V, що означає високу стійкість до коливань мережі — це важливо саме на промислових об'єктах, де падіння або стрибки напруги не є рідкістю. Контактор працює коректно як при мережевій частоті 50 Hz, так і 60 Hz.

Вбудовані допоміжні контакти в конфігурації 2 замикаючих (NO) + 2 розмикаючих (NC) дозволяють підключати системи сигналізації стану, блокування або додаткові контури керування — без необхідності монтажу зовнішніх модулів.

Механічна будова та робочі параметри

Корпус шириною 80 mm вміщує три головні полюси та повний набір допоміжних контактів. Конструкція пристосована для монтажу на DIN-рейку TH35 — стандартний профіль, що використовується в розподільчих шафах по всьому світу.

Головні контакти виконані як кабельний затискач — вони підключаються гвинтовим способом, що забезпечує надійний контакт як для одножильних, так і для багатожильних проводів із наконечниками або наконечниками типу 'вилка'.

Різниця між AC-3 та AC-4 є ключовою при виборі: режим AC-3 — це типова безперервна робота двигуна (вмикання без опору), тоді як AC-4 враховує операції типу jogging — багаторазове вмикання під моментним навантаженням.

Категорія	Струм [A]	Потужність при 400 V [kW]
AC-1	60	-
AC-3	40	18,5
AC-4	17	7,5

Аксесуари для розширення серії CTX³

Серія пропонує широкий асортимент аксесуарів, що дозволяють адаптувати апарат до конкретного застосування:

Термобіметалеві реле RTX3 — монтуються як захист двигуна від перевантаження по струму; працюють з контактором безпосередньо на DIN-рейці або як окремий модуль.

Додаткові блоки допоміжних контактів — коли двох замикаючих і двох розмикаючих недостатньо; модулі встановлюються на передній стороні контактора без порушення основної конструкції.

Часові модулі — дозволяють здійснювати затримку вмикання або вимикання; корисні, наприклад, при пуску «зірка-трикутник» або послідовному запуску пристроїв.

Блок демпфуючих резисторів — призначений для комутації батарей конденсаторів корекції коефіцієнта потужності; стандартний контактор без цього модуля не слід використовувати для перемикання ємностей через струмові удари.

Механічне блокування CTX3 — унеможливлює одночасне вмикання двох контакторів; застосовується, наприклад, у реверсивних схемах (зміна напрямку обертання двигуна) або при перемиканні джерел живлення.

Типові конфігурації: реверсивна схема потребує двох контакторів CTX³ + механічного блокування + термобіметалевого реле, підібраного під потужність двигуна. Пуск «зірка-трикутник» реалізується трьома контакторами: головним та двома, що перемикають обмотки; тут також ефективним є часовий модуль, відповідальний за послідовність перемикань.

Норми, документація та умови експлуатації

Контактори серії CTX³ відповідають стандартам IEC/EN 60947-1 (загальні вимоги до розподільчої апаратури) та IEC/EN 60947-4-1 (детальні стандарти для пристроїв пуску/керування електричними двигунами).

Виробник надає повну технічну документацію: інструкцію з монтажу LE07229AB та технічний паспорт F01989EN, що містить габаритні розміри, необхідні для проектування розподільчих шаф.

Корпус не є герметичним (відсутній визначений IP), тому монтаж має здійснюватися всередині шаф керування або сухих розподільчих щитів — вологість та пил вище норми можуть вплинути на довговічність електричних з'єднань внутрішніх елементів.
