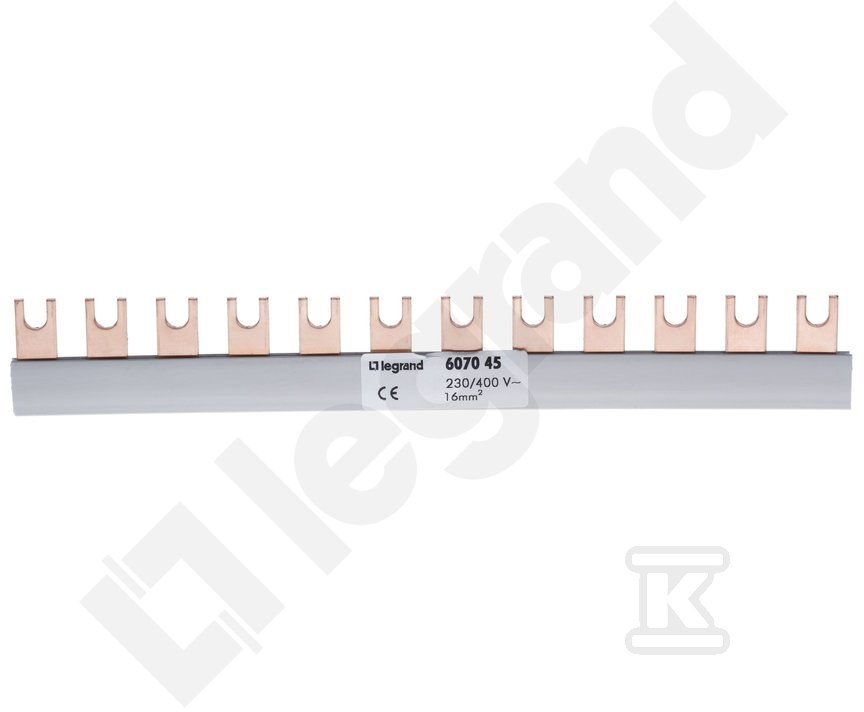

З'єднувальна шина в ізоляції довжина: 12 модулів BI1/16X12 607045

Застосування в однофазних розподільчих щитах

Гребінкові шини типу BI1/16x12 служать для з'єднання модульних апаратів в одному ряду — найчастіше в житлових та комерційних розподільчих щитах. Поперечний профіль збірної шини дозволяє швидко живити до 12 пристроїв стандартної модульної ширини (17,7 mm), що відповідає довжині 210 mm. Переріз 16 mm² забезпечує належну струмонесучу здатність при збереженні компактних розмірів — загальна висота становить лише близько 5 mm.

Гребінкове підключення означає, що шина вставляється в клеми модульних апаратів (автоматичні вимикачі, ПЗВ/диференційні автомати, контактори), створюючи безперервний провід живлення без необхідності використання окремих перемичок між пристроями.

Конструкція та виконання

Шина покрита ізоляцією білого кольору. Ізоляція захищає від випадкового торкання струмоведучих частин та мінімізує ризик короткого замикання між сусідніми полюсами. Шина є безгалогенною, що означає відсутність викидів токсичних газів при пожежі — це важливо для установок у будівлях громадського призначення.

Вилочні наконечники дозволяють підключати провідники перерізом до 16 mm² за допомогою стандартних гвинтових клем. Вилочна конструкція полегшує демонтаж та заміну окремого апарату без необхідності розбирання всього ряду шин.

Шину можна підрізати під розмір — монтажник відрізає зайву частину ножицями для шин або ручною пилкою, підганяючи довжину під фактичну кількість пристроїв у щиті.

Робочі параметри та умови експлуатації

Шина працює при максимальній напрузі 400 V AC, що дозволяє застосовувати її як в однофазних (230 V), так і в трифазних інсталяціях як окрему шину для кожної фази. Номінальний постійний струм становить 63 A згідно з класифікацією ETIM; деякі джерела виробника вказують допустиму струмонесучу здатність до 80 A, що слід розглядати як пікове значення для короткочасних навантажень.

При проектуванні інсталяції слід враховувати стійкість до короткого замикання: умовний струм Iq сягає 0,63 kA, а короткочасний витримуваний струм Icw становить 1,92 kA. Імпульсна напруга 2 kV визначає стійкість до перенапруг комутації.

Діапазон робочих температур від -20°C до +50°C охоплює типові умови всередині електричних щитів — як у приміщеннях, що опалюються взимку, так і в коробках на сходових клітках, які влітку можуть трохи перегріватися. Температура зберігання сягає -40°C, тому транспортування взимку не становить проблеми.

Шина призначена виключно для однополюсних пристроїв — вона не має виділеного нейтрального провідника N або допоміжних контактів. Вона також не сумісна з пристроями, що потребують підключення N як окремого елемента на спільній збірній шині.
