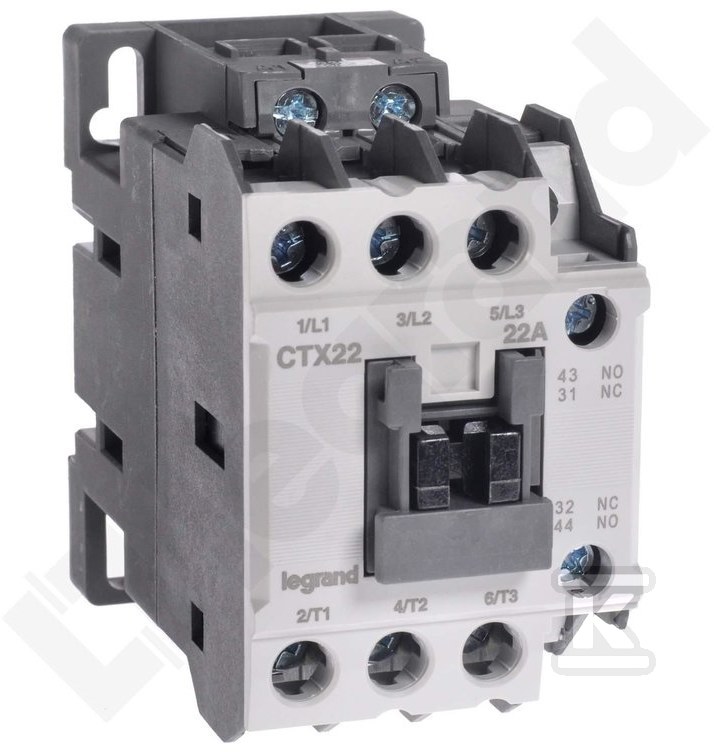

Контактор CTX3 3P 22A 1NO1NC 230V AC 416116

Призначення та застосування

Силовий контактор CTX³ призначений для комутації трифазних двигунів та керування ланцюгами в промислових і комерційних застосуваннях з підвищеними вимогами. Пристрій підтримує навантаження до 11 kW при безперервній роботі (AC-3) та витримує 40 A при резистивних навантаженнях (AC-1). У режимі AC-4 — тобто при інтенсивній безперервній роботі з частими пусками — номінальна потужність знижується до 5,5 kW, що слід враховувати при проектуванні установок з приводами з великою інерцією.

Типові сфери застосування:

• Керування двигунами насосів, вентиляторів та компресорів
• Комутація потужного освітлення
• Підключення нагрівальних ланцюгів
• Побудова пускачів у поєднанні з тепловим реле RTX3

Три головні полюси забезпечують повне керування трифазними системами.

Конструкція та підключення

Корпус має модульну конструкцію — пристосовану для монтажу на DIN-рейку в розподільчому щиті. Підключення проводів здійснюється через гвинтові клеми, які приймають багатожильні, одножильні дроти, а також проводи з наконечниками — до 10 mm².

Керуюча котушка працює при напрузі 230 V AC — виробник визначає допустимий діапазон як 195,5-253 V, що забезпечує запас міцності при коливаннях напруги в мережі. Діапазон частот охоплює як 50 Hz, так і 60 Hz.

Робочі параметри та норми

Продукт відповідає вимогам стандартів:

• IEC 60947-1 — загальні умови для комутаційних пристроїв
• IEC 60947-4-1 — спеціальні вимоги для пускачів двигунів

Механічна витривалість сягає 15 мільйонів операцій, а електрична — 2,5 мільйона. Це забезпечує довговічність, достатню навіть при інтенсивній експлуатації.

Допоміжні контакти (1 NO + 1 NC) дозволяють інтегрувати пристрій у системи сигналізації стану, блокування або каскадного керування без необхідності використання додаткових зовнішніх модулів.

Розширення та сумісність

Контактор можна розширити аксесуарами сімейства CTX³:

• Теплові реле RTX3 — захист двигуна від перевантаження
• Блоки допоміжних контактів — збільшення кількості aux контактів.
• Електронне реле часу — затримка включення/вимкнення
• Блок демпфуючих резисторів — комутація батарей конденсаторів
• Міжблочний модуль CTX³ — взаємне блокування двох контакторів

Завдяки цьому одна модель слугує базою для створення різноманітних конфігурацій — від простого пускача до складного контактора з функціями таймера та захисту.
